인플리지히터
제품목록
특징
- 최고온도 800°C의 순수한 열풍을 짧은 시간(2~3초 내)에 얻을 수 있는 가장 효율적인 히터입니다.
- 특수 발열체(특수 합금선)를 사용하여 최단시간(2~3초 내)에 원하는 온도까지 가열이 가능합니다.
- 크기가 작고 컴팩트하므로 어떤 자동화 장비에나 장착이 용이하며 매우 안정적입니다.
- 온도 센서가 내장된 SEN Type의 경우 온도조절기를 통해 정밀하게 온도를 제어할 수 있습니다.(±1°C까지 정밀 조절 가능)
- SEN Type에서는 내장된 온도 센서에 의해서 과열을 예방할 수 있습니다.
- 긴 수명 (800°C 에어로 24시간 연속 사용시 최소 5000시간) 및 질소가스 등 불활성 가스 가열 가능.
- 무염 무공해 가열 가능. (Particle 제로에 도전)
사용상 주의사항
- 반드시 에어를 먼저 흐르게 한 후 전원을 ON 하십시오.
(에어를 흐르지 않은 상태로 전원을 ON 하면 열선이 단선됩니다.) - 전원을 OFF 한 후에도 1분 이상 에어를 흐르도록 해야 합니다.
- 과전압을 사용할 경우 히터의 수명을 단축시키게 됩니다.
- 에어의 압력은 5BAR(5 kgf/cm²) 이하로 사용해야 합니다.
- 한계온도로 사용할 경우 에어 유량을 충분히 하는 것이 수명에 좋습니다.
안전을 위한 주의사항
- 히터의 분출구에서는 고온의 열풍이 발생하므로 주의가 필요합니다.
- 에어 토출부는 고온으로 가열되므로 가까이에 가연성 물질을 두면 화재의 위험성이 있습니다.
- 가열 시 피가열체나 토출부는 고온으로 가열되므로 접촉 시 화상의 위험이 있으니 주의하십시오.
- 한계온도까지 가열 시에는 에어입구까지도 가열될 수 있으니 주의하십시오.
- 사용 후(전원 OFF)에도 히터는 뜨거우니 탈 부착시 주의하십시오.
- 연결 에어호스는 저압용도 무방하나 입구부위가 100°C 이상일 때는 위험하니 고압용에어호스를 사용하십시오.
- 폭발의 위험이 있는 수소, 일산화탄소, 도시가스, 프로판가스 등 가연성 가스와 할로겐 가스는 절대로 사용하지 마십시오.
최소유량
| 최소유량(800°C 가열시) | |||||
| 히터용량 | 110V-100W | 110V-200W | 110V-350W | 110V-650W | 110V-1KW |
| 유량 | 5L/min | 5L/min | 5L/min | 15L/min | 15L/min |
| 히터용량 | 220V-220W | 220V-440W | 220V-650W | 220V-1KW | 220V-2KW |
| 유량 | 5L/min | 5L/min | 15L/min | 15L/min | 25L/min |

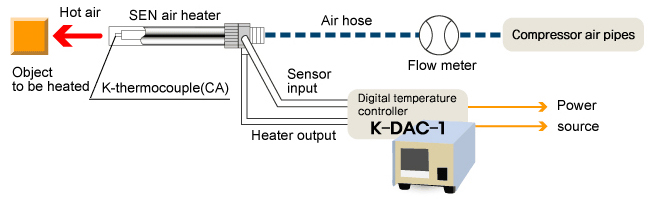

사용방법

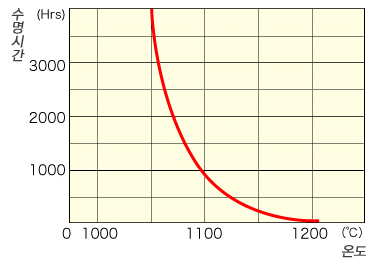

Heater Element의 수명
용도
- 전자부품의 자동납땜
- 세라믹 기판 유리 기판의 납땜
- Solar Cell(태양전지) Soldering
- 소형부품이나 마킹(Marking)후 건조의 자동화
- 수지의 성형이나 코킹의 자동화
- 전선의 도체 예열
- 비닐포장기의 씰링
- 코일의 자동융착
- BGA(Ball grid array) 리페어 또는 Soldering
- 액정패널의 백라이트의 건조 및 코킹
- 자동차도어의 패널의 내장 융착
납땜 (Spot soldering)
- 토출부의 형상에 따라 미세한 부위의 Spot 가열이 가능합니다.
- 다른 부품에 대한 열 충격을 최소한으로 줄여줍니다.
- 온도와 유량을 조정함에 따라 열량의 조절이 용이합니다. (에너지 절약)
- 목표온도까지의 상승이 용이하여 잦은 ON-OFF가 가능합니다.
- 각종 기판, 소형 부품의 납땜이 용이함.
예열 (Pre-Heating)
- 예열 납 인두를 대기 전 국소 Spot 부위를 예열할 수 있기 때문에 최소의 에너지로 성공적인 납땜을 할 수 있습니다.
열코킹
- 다른 부품에 열손상을 주지 아니하고 부분적인 가열이 가능합니다.
코일의 가열
- 권선하기 전에 예열할 경우
- 예열로 효율적인 권선이 가능합니다.
- 코일 수지 경화 및 자기 융착에 유용
- 국소 가열이 가능하기 때문에 에너지를 절약할 수 있는 열원입니다.
- 보빈레스, 자기융착용 가열에 최적입니다.
수축포장
- 폭넓은 노즐(C형)에서 균일하게 가열할 수 있습니다.
- 적절한 열량을 쉽게 설정할 수 있습니다.
유리가공
- 유리가공의 예열
- 버너에 의한 가공 전에 목적하는 부분을 부분적으로 가열할 경우 효율적입니다.
- 가열 시 ON/Off 를 빈번히 할 수 있어 에너지를 절약할 수 있습니다.
- 칩의 가열
- 아주 작은 미소부위를 균일하게 가열하는 것이 가능합니다.
수축튜브의 가열
- 열 수축 튜브의 가열
- 미세한 부품이나 와이어 결속부분 등을 수축튜브로 처리시 아주 효율적입니다.
- 튜브를 일정하게 가열하고 온도를 유지할 수 있습니다.
화장품의 마무리 공정처리
- 화장품의 윤기내기
- 립스틱이나 기타 화장품의 마무리 공정에서 스마트하게 처리할 수 있습니다.
- 열량을 간단하게 변경할 수 있어 에너지 절약에 효율적입니다.
- 에어에 의한 깨끗한 열처리가 가능합니다.
Type of soldering
“Solar cell modules” for tab & string application
This method strings single or poly crystal silicon cells together with tabs.
Our hot air heater or halogen line heater is used for the soldering.
As a result, this product has been highly evaluated and adopted by many module makers.
Our hot air heater or halogen line heater is used for the soldering.
As a result, this product has been highly evaluated and adopted by many module makers.

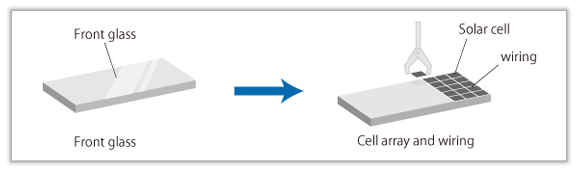

Process of soldering the ranked cells in line.
Product

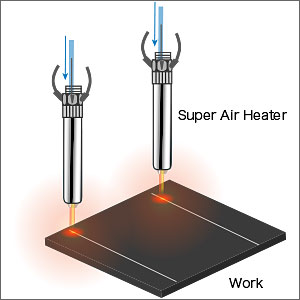

Soldering with Air Heater
It solders tabs to cells by using hot air as its heat source.
It warms the whole cells and reduces stress to the cells.
Also, you can adjust its temperature in small increments.
It warms the whole cells and reduces stress to the cells.
Also, you can adjust its temperature in small increments.

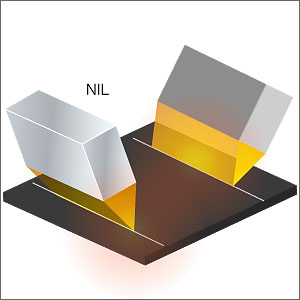

Soldering with Halogen Heater
It solders tabs to cells with intense energy of near-infrared light. Easy set up.
