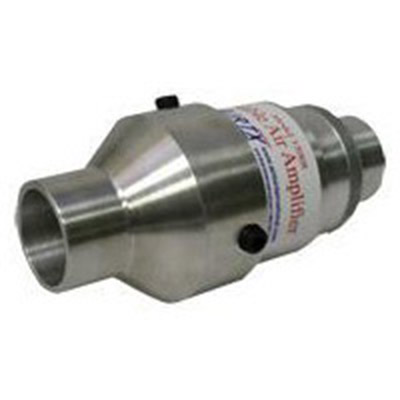

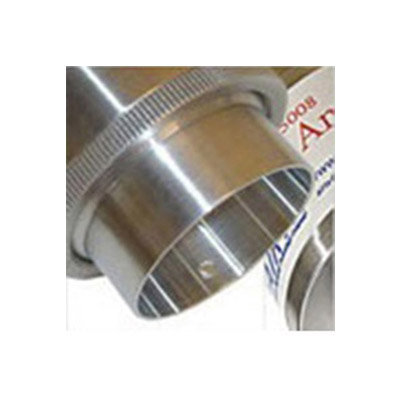

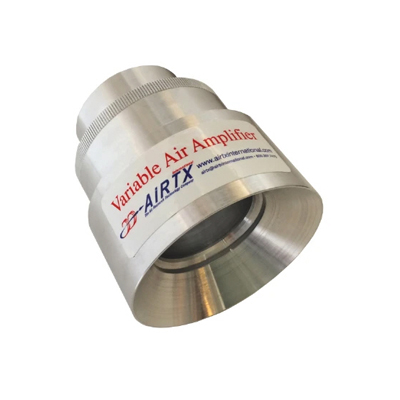

Air Amplifier

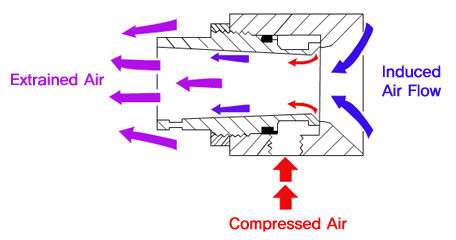

JW Air 증폭기의 특징
소량의 압축공기를 활용하여 분제이송, 환기, 압축배기, 건조, 냉각 등의 공정에 폭넓게 활용하는 장치입니다. 고유량의 에어나 특별한 환풍장치 없이 금속 칩이나 파편, 작은 쇠 부스러기 등을 쉽게 옮길 수 있고 연기나 가스 등을 쉽게 뽑아낼 수 있습니다.
또한 작은 조각이나 펠렛, 분진, 먼지 등도 쉽게 제거 가능합니다.
JW Air 증폭기의 장점
- 매우 저렴하게 목적을 이룰 수 있다.
- 사용이 매우 편리하다. (쉽게 설치 가능하다)
- 유지 보수가 필요 없다.
- 소음이 거의 없다.
- 전기를 사용하지 않고, 위험요소가 전혀 없다.
- 즉시 On, Off가 가능하다.
JW Air 증폭기의 용도
- 메탈 칩, 트림스크랩, 물방울, 먼지 등을 손 쉽게 제거합니다.
- 연기나, 악성 가스를 쉽게 뽑아내 버립니다.
- 각종 찌꺼기, 부스러기, 톱밥, 분진, 각종 알갱이 등을 힘들이지 않고 이동시킵니다.
- 유리파편, 천 보푸라기, 고무나 플라스틱 조각 등을 손쉽게 제거합니다.

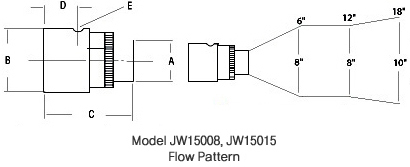

Dimension & Drawing
제품사양
Air Amplifier Dimensions
| Model | A | B | C | D | E | Dia. |
| JW15004 | 0.50" | 1.25" | 2.175" | .560" | 1/8" NPT | .38" |
| JW10004 | 13mm | 31mm | 56mm | 14mm | 9mm | |
| JW15008 | 1.250" | 2.00" | 2.625" | 1.02" | 1/4" NPT | 0.80" |
| JW10008 | 31mm | 50mm | 67mm | 26mm | 20mm | |
| JW15015 | 2.00" | 3.00" | 3.25" | 1.06" | 3/8" NPT | 1.65" |
| JW10015 | 50mm | 76mm | 83mm | 27mm | 41mm | |
| JW15025 | 2.5" | 3.7" | 3.7" | 1.2" | 3/8" NPT | 2.25" |
| JW10025 | 63mm | 93mm | 93mm | 30mm | 57mm | |
| JW15030 | 4.00" | 5.00" | 5.00" | 1.50" | 1/2" NPT | 3.00" |
| JW10030 | 101mm | 127mm | 127mm | 38mm | 76mm |
Air Amplifier Flow Specs at Factory(Adjustable) Setting
| SS Model # | Aluminum Model # | Throat Diameter | AMP Ratio | Adj. Factory Setting |
| JW10004 | JW15004 | 0.38" | 12:1 | 15 cfm |
| JW10008 | JW15008 | 0.8" | 12:1 | 15 cfm |
| JW10015 | JW15015 | 1.5" | 20:1 | 25 cfm |
| JW10025 | JW15025 | 2.5" | 25:1 | 45 cfm |
| JW10030 | JW15030 | 3 | 30:1 | 60 cfm |
사용사례

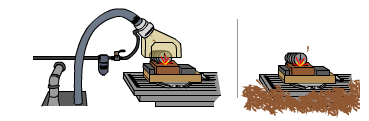

Metalworking - Grinding
Woodworking - Sawdust Removal
Coolant Mist Removal
Extrusion - Rubber Molding Cooling/Drying
