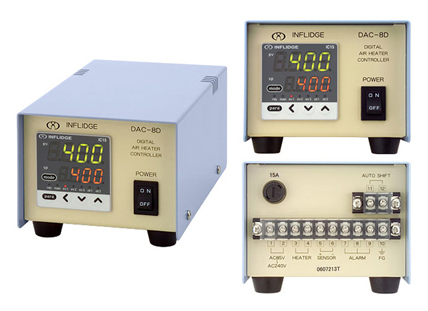

DAC-8D
디지털 온도 조절기로 슈퍼 에어히터의 열풍 온도를 정밀하게 컨트롤 합니다.
슈퍼 에어히터와 연결하여 섬세한 온도 설명 및 온도 관리를 용이하게 할 수 있습니다.
제조 조건의 안정화(재현성)를 바라는 고객에게 추천합니다.
슈퍼 에어히터와 연결하여 섬세한 온도 설명 및 온도 관리를 용이하게 할 수 있습니다.
제조 조건의 안정화(재현성)를 바라는 고객에게 추천합니다.
특징
- 안정된 열풍 온도 일정온도를 유지
- 모든 온도 범위에서 오토 튜닝이 가능합니다.
- 온도 상승에 빠른 에어 히터를 적절히 제어합니다.
- 소형, 경량의 컴팩트 사이즈입니다.
- 상한, 하한 온도 경보 기능으로 안전 확보를 위한 회로, 작업 순서설계에 도움이 됩니다.

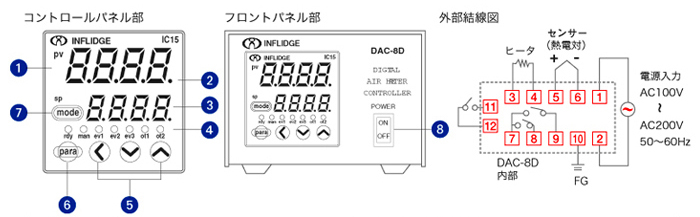

조작패널
컨트롤패널
| 1 | 제1 표시부 |
| 2 | AT 및 ST용 LED |
| 3 | 제2 표시부 |
| 4 | 모드 표시등 |
| 5 | (온도) 설정 키 |
| 6 | 파라미터 키 |
| 7 | 모드 키 |
| 8 | 전원 스위치 |
리어패널
| 9 | 전원 입력 단자 |
| 10 | 전원 입력 단자 |
| 11 | 히터 출력 단자 |
| 12 | 히터 출력 단자 |
| 13 | 센서(열전대) 입력 단자(+) |
| 14 | 센서(열전대) 입력 단자(-) |
| 15 | 경보 릴레이 출력단자 (COM) |
| 16 | 경보 릴레이 출력단자 (EV1) |
| 17 | 경보 릴레이 출력단자 (EV2) |
| 18 | 휴즈 |
| 19 | 외부 접점 입력(RSW1) |
| 20 | 외부 접점 입력 (COM) |
제품사양 및 사진
모델 및 제원
| 제품사양 | |
| 전원전압 / 사용히터 | AC 100V 50/60Hz |
| 전원전압 / 사용히터 | 100, 200, 350, 500, 650, 800, 1000W |
| 전원전압2 / 사용히터2 | AC 200V 50/60Hz |
| 전원전압2 / 사용히터2 | 200, 440, 650, 1000, 2000W |
| 온도범위 | 0~800℃ |
| 제어방식 | PID |
| 온도경보 | 편차상한, 편차가감 경보, 타 |
| 정도 | ±0.5%FS |
| 경보접저용량 | AC250V3A, DC30V1A |
| 외부입력스위치 | 설정치 전환, 제어발정 등 입력점수 1점(옵션에서 1점 추가 가능) |
| 입력형식 | 무전 압접점 또는 오픈 수집가 |
| 치수 | W100 X H74 X D196 |
| 중량 | 1.2Kg |
