Hi-Temp Threaded Inline
HT Threaded Inline Heater는 연료전지, 연구개발(R&D) 실험실, 자동차 및 항공우주 시험 등 다양한 고난도 응용 분야를 위해 설계되었습니다.
일반 기준인 750°C를 상회하여 최대 900°C의 에어/가스 온도 생성이 가능하며, 최대 7 BAR (100 psi)의 압력 조건에서도 안정적으로 운용할 수 있는 핵심 공정용 특수 히터입니다.
Both styles for use with air or inert gases only Pressure drop avg. 1.6 PSI (45” water column) at 900°C & 10 SCFM
일반 기준인 750°C를 상회하여 최대 900°C의 에어/가스 온도 생성이 가능하며, 최대 7 BAR (100 psi)의 압력 조건에서도 안정적으로 운용할 수 있는 핵심 공정용 특수 히터입니다.

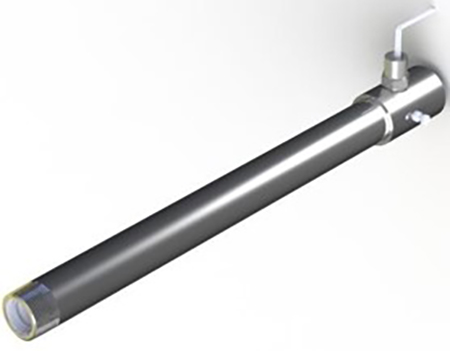

Style “A” - Part No. F076619 (고온, 고압용 히터)
| Max Exit Temperature | 900°C |
| Max Inlet temperature | 538°C |
| Max Static Pressure | 7 Bar (100 PSI) |
| Inlet Fitting | 1.25” MNPT (Male) thread |
| Exit Fitting | 1.25” MNPT (Male) thread |
| TC probe included 1/8” Dia. | Yes – Duplex “K” Type |
| Overall Length | 22” (559mm) |
| Inlet Connections posts with hardware | 0.250” Nickel terminal |
| Ground Stud Included | Yes |
| Material | 316 Stainless Steel |
| Minimum air flow | 3 SCFM (85 SLPM) |

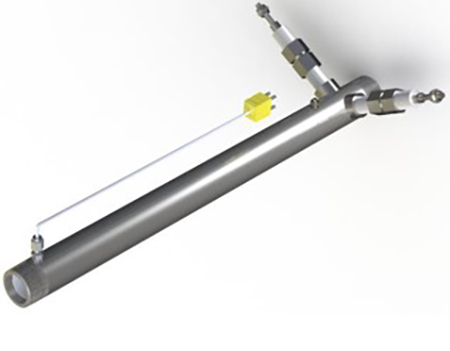

Style “B” - Part No. F076525 (고온, 저압용 히터)
| Max Exit Temperature | 900°C |
| Max Inlet temperature | 538°C |
| Max Static Pressure | 7 Bar (100 PSI) |
| Inlet Fitting | 1.25” MNPT (Male) thread |
| Exit Fitting | 1.25” MNPT (Male) thread |
| TC probe included 1/8” Dia. | Yes – Duplex “K” Type |
| Overall Length | 22” (559mm) |
| Inlet Connections posts with hardware | 0.250” Nickel terminal |
| Ground Stud Included | Yes |
| Material | 316 Stainless Steel |
| Minimum air flow | 3 SCFM (85 SLPM) |
모델 및 제원
| Part No. | Description | Length(mm) | OD (mm) |
Watts(kW) | Voltage(V) | Ph | Current(Amps) | Max Exit Temp. | Max Inlet Temp. |
| F076619 | HT INLINE 1.25” / 6kW / 208V | 22” (559) | 1.7” (45) | 6 | 208 | 1 | 29 | 900°C | 538°C |
| F076525 | HT INLINE 1.25” / 6kW / 208V | 20” (508) | 1.7” (45) | 6 | 208 | 1 | 29 | 900°C | 70°C |

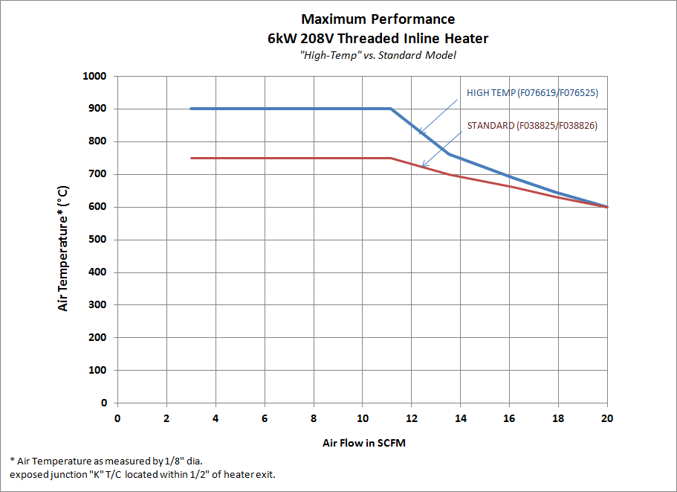

Performance Curve
