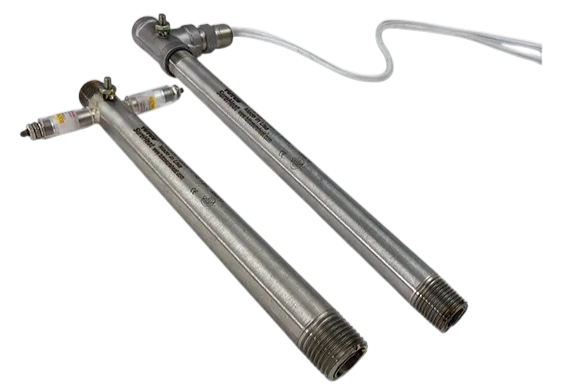

Threaded Inline Air Heater
고열 및 고압을 필요로 하는 산업 공정에서 에어 가열을 목적으로 설계된 제품입니다.
Serpentine™ 발열체는 SUS 304 Housing에 내장되어 있고
양쪽 끝에 나사산이 있습니다.
TUTCO SureHeat는 스타일 "A"와 스타일 "B" 두가지 타입을 제공합니다. 에어 누출 방지 시스템이 필요한 경우 스타일 "A"를 사용해야 합니다.
일반적으로 압축 공기 공급 라인에서 주로 사용되며, 공정에서 정확한 온도 제어로 공기를 신속하게 가열하는데 사용됩니다.
Serpentine™ 발열체는 SUS 304 Housing에 내장되어 있고
양쪽 끝에 나사산이 있습니다.
TUTCO SureHeat는 스타일 "A"와 스타일 "B" 두가지 타입을 제공합니다. 에어 누출 방지 시스템이 필요한 경우 스타일 "A"를 사용해야 합니다.
일반적으로 압축 공기 공급 라인에서 주로 사용되며, 공정에서 정확한 온도 제어로 공기를 신속하게 가열하는데 사용됩니다.
제품사양
- Inlet압력 : 10Bar(150PSI). MAX 200Bar까지 제작가능
- A type Inlet 최고온도 : 482°C
- B type Inlet 최고온도 : 93°C
- 최고 출구온도: 760°C (과열 시 히터의 수명이 단축됩니다)
특징
- 고압의 에어도 순간적으로 가열이 가능합니다.
- 가열 후 식은 가스를 다시 재가열 할 수 있습니다. (A Type)
- 건조용 자동화 장비에 유용하게 사용할 수 있습니다.
- 에어나이프에 적용이 가능합니다. (고압이 가능)
- 열전대를 추가로 설치하여 사용해야 합니다.
- UL recognized, CE, RoHS 인증 취득
추가정보

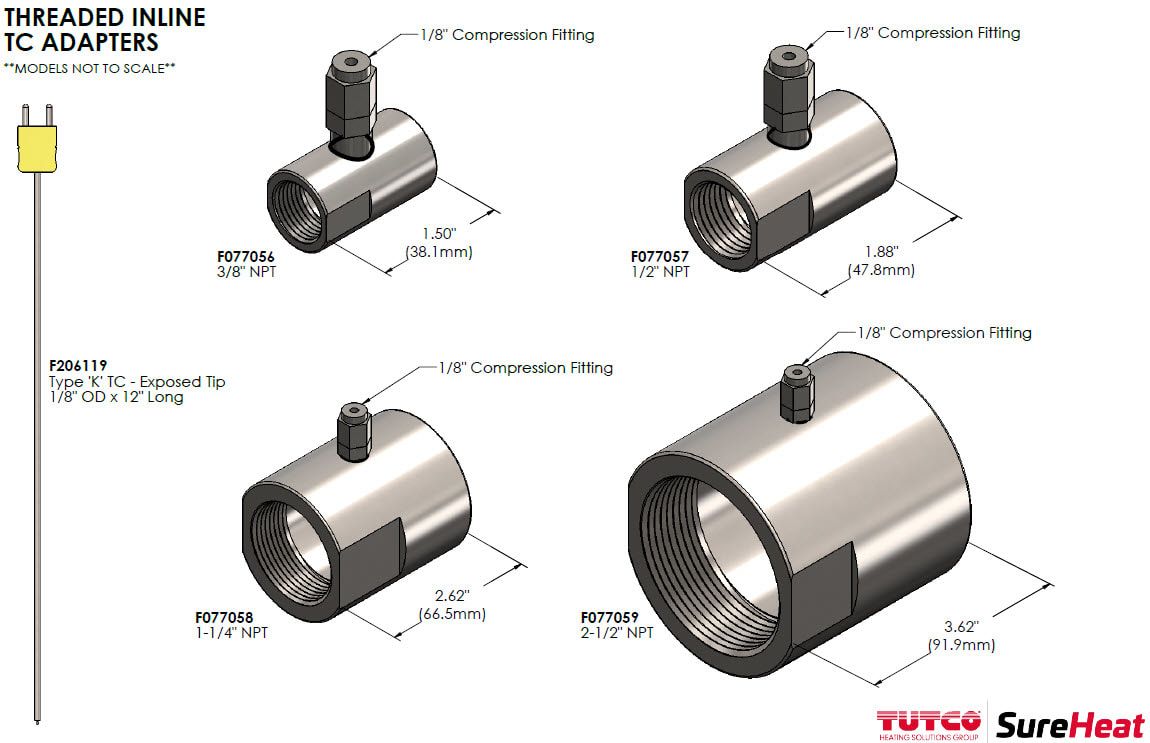

열전대가 Serpentine™ 발열체의 중심을 통과하는 세라믹 로드보다 약간 위쪽에 위치하도록 TC 커플링을 적절하게 장착하십시오. 열전대의 끝은 가열된 공기 흐름 중앙에 있어야 합니다.
히터의 입구 면은 전원 공급에 가장 가까운 곳에 있습니다. 설치 방향은 매우 중요합니다.
히터를 잘못된 방향으로 배치하면 손상이 발생할 수 있습니다.
모든 Tutco SureHeat 히터와 마찬가지로 에어를 공급하지 않고 작동하면 열선이 십수초 이내에 단락됩니다.
히터의 입구 면은 전원 공급에 가장 가까운 곳에 있습니다. 설치 방향은 매우 중요합니다.
히터를 잘못된 방향으로 배치하면 손상이 발생할 수 있습니다.
모든 Tutco SureHeat 히터와 마찬가지로 에어를 공급하지 않고 작동하면 열선이 십수초 이내에 단락됩니다.

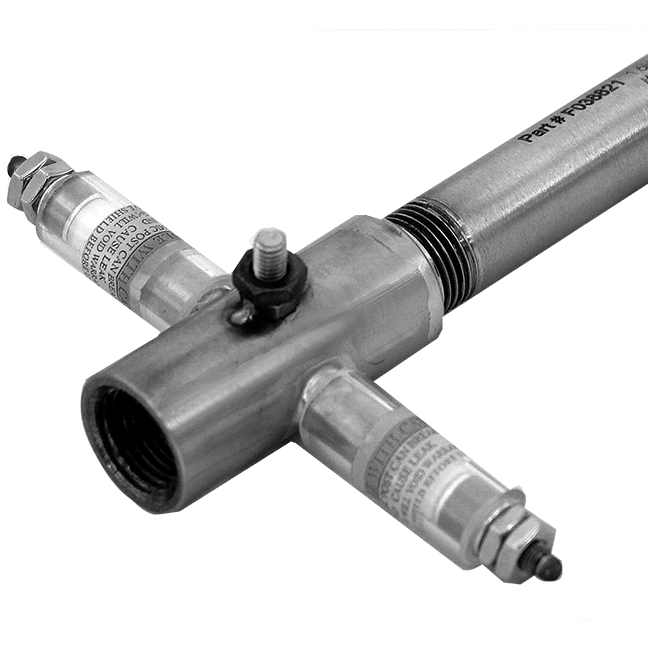

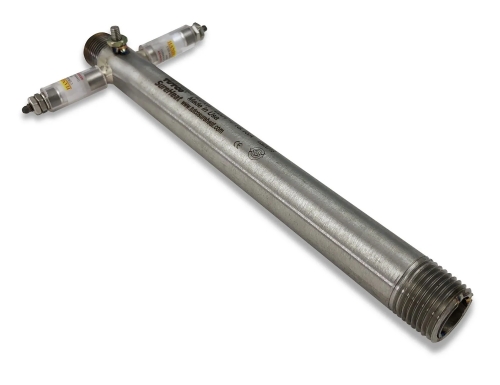

Style A
- UL recognized, CE, RoHS 인증 취득
- 고압용 Feed thru.
- 10 BAR의 고압 에어나 불활성가스 가열용 히터.
- Inlet 가능온도: 482°C (가스 재사용가능)

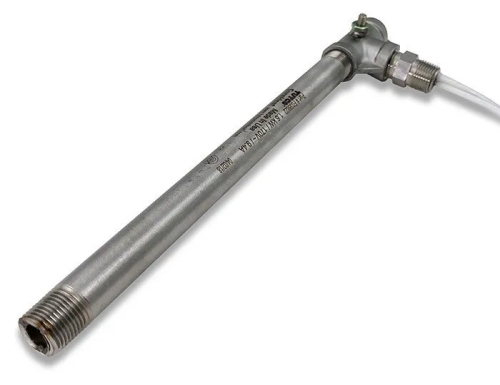

Style B
- UL recognized, CE, RoHS 인증 취득
- 10 BAR의 고압 에어나 불활성가스 가열용 히터.
- 12” (305mm) wire Power leads
- Inlet 가능온도: 93°C (가스 재사용가능)
- 고압 에어 사용시 전원선과 내부 전선 틈으로 에어가 새어 나올 수 있습니다.
모델 및 제원
| Heater Size(NPT) | Max. watts | Max Volts | Max Amps | Part No., Style A | Part No., Style B |
| 3/8" | 1.6KW | 170 | 9.4 | F038821 | F038822 |
| 1/2" | 4.0kW | 220 | 18.2 | F038823 | F038824 |
| 1-1/4" | 6.0kW | 220 | 27.3 | F038825 | F038826 |
| 2-1/2" | 18.0kW | 240 | 75.0(1Ø)/44.0(3Ø) | N/A | F063007 |
| 2-1/2" | 24.0kW | 240 | 100.0(1Ø)/57.8(3Ø) | N/A | F074439 |

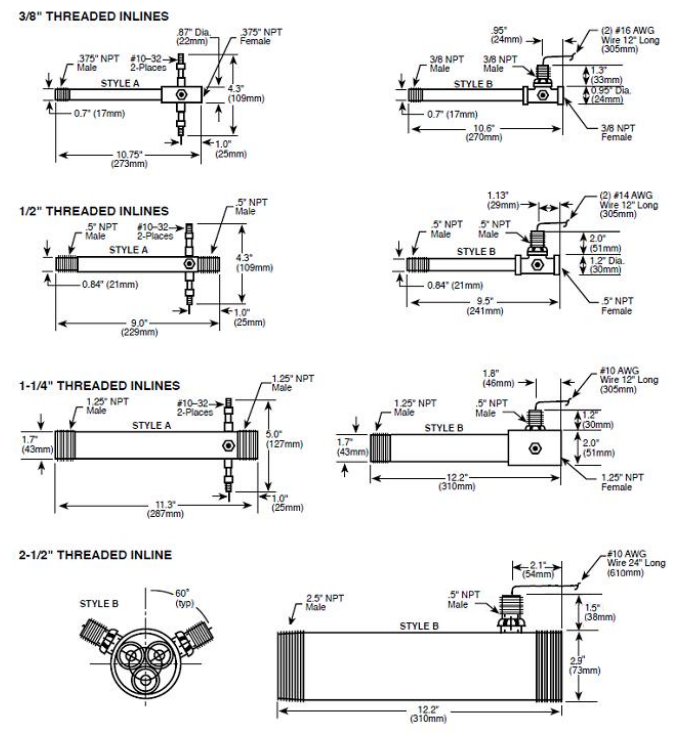

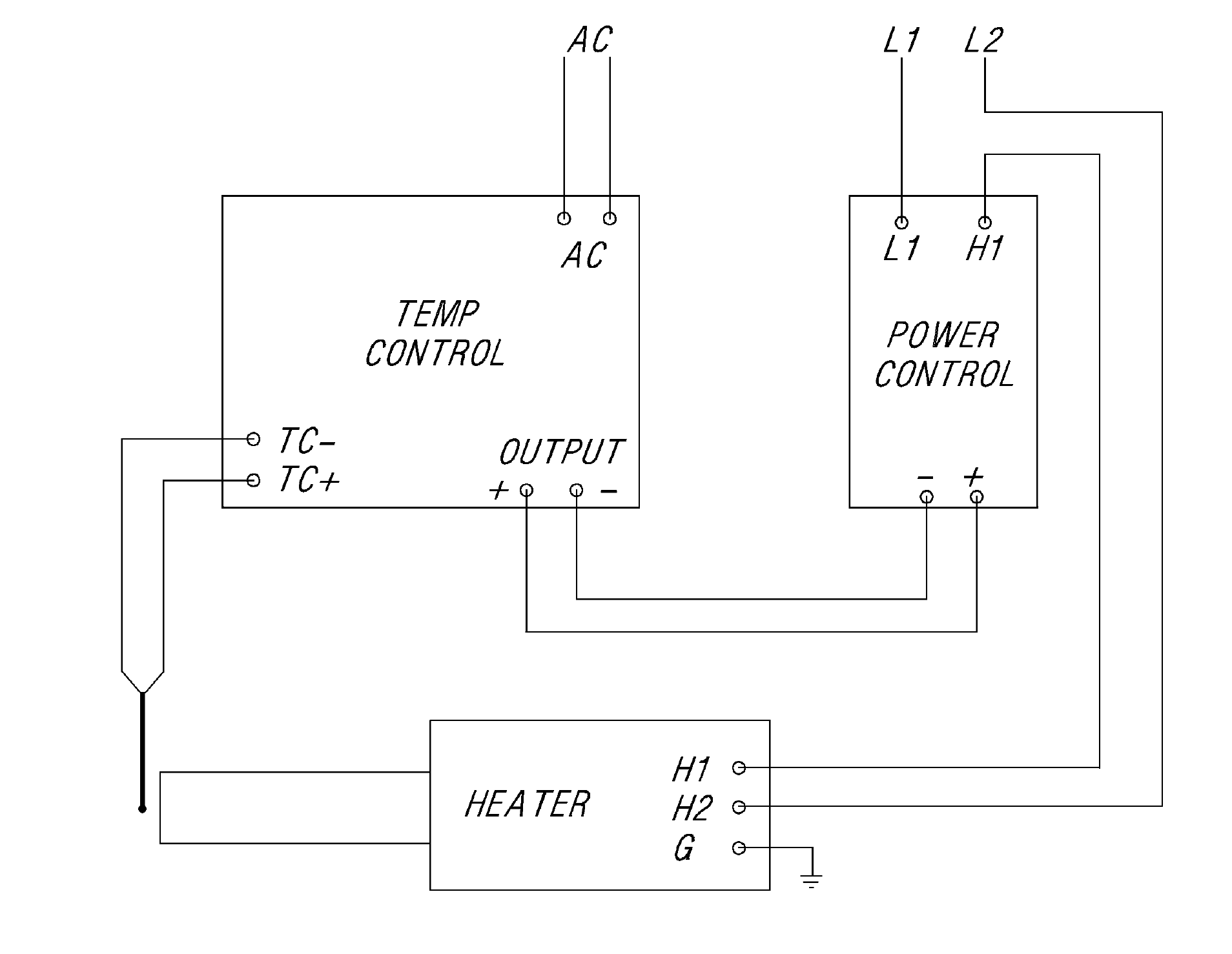

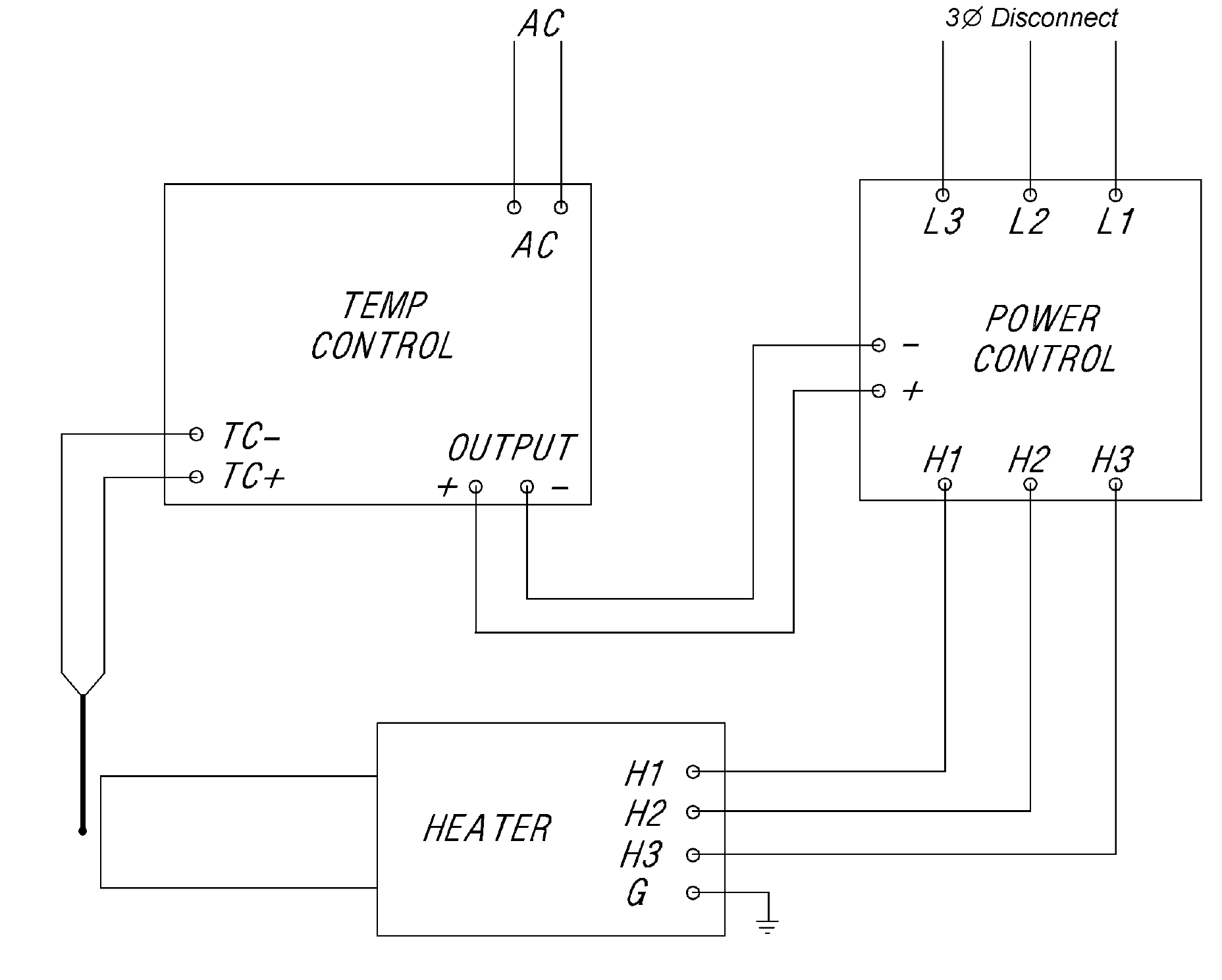

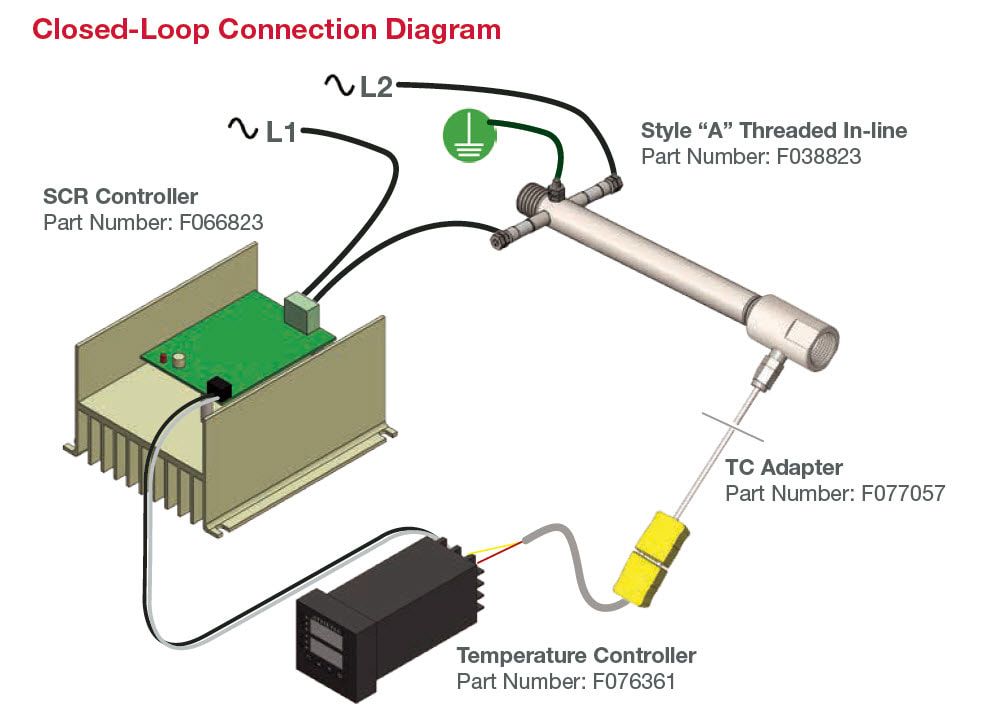

다이어그램

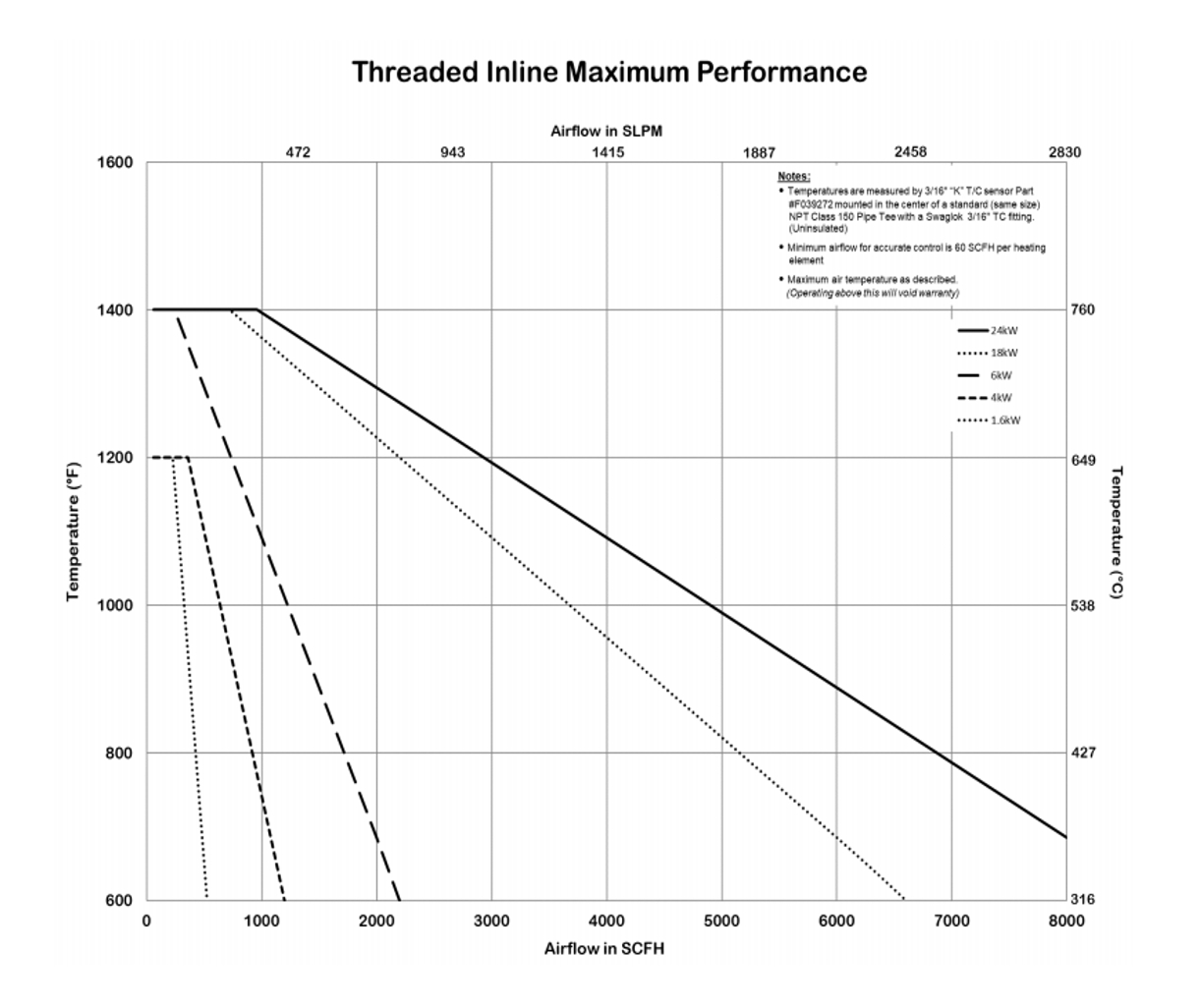

Maximum Performance Curve
