컨트롤러 (Controller)
산업용 히팅 컨트롤 시스템은 적당한 히터 설정과 열선의 긴 수명을 위하여 매우 중요합니다.
히터의 전원을 공급하기 이전에 히터의 적절한 에어를 통과시키는 것이 필수적입니다.
전기 에어히터는 균형잡히고 오래 지속되는 시스템의 구성 요소일 뿐이다. 적절한 컨트롤을 설정하지 않으면 전압 컨트롤의 과열로 인하여 조기에 단선될 수 있습니다.
열 설계 시스템은 동일하게 생성되지는 않습니다. 히터 Element가 예상대로 작동하도록 보장할 수 있는 가장 좋은 방법은 신뢰할 수 있는 전문가로부터 패키지 솔루션을 구입하는 것입니다.
히터의 전원을 공급하기 이전에 히터의 적절한 에어를 통과시키는 것이 필수적입니다.
전기 에어히터는 균형잡히고 오래 지속되는 시스템의 구성 요소일 뿐이다. 적절한 컨트롤을 설정하지 않으면 전압 컨트롤의 과열로 인하여 조기에 단선될 수 있습니다.
열 설계 시스템은 동일하게 생성되지는 않습니다. 히터 Element가 예상대로 작동하도록 보장할 수 있는 가장 좋은 방법은 신뢰할 수 있는 전문가로부터 패키지 솔루션을 구입하는 것입니다.
Closed-Loop Controller
Closed-Loop 히터 제어 시스템은 전력 컨트롤러, 온도 컨트롤러 및 열전대를 사용하여 공기 흐름의 변화에 관계없이 일정한 출력 온도를 모니터링하고 유지합니다.
일반적인 온도 컨트롤러는 공기 온도를 편리하게 표시합니다. (Element 온도가 아님)
일반적인 온도 컨트롤러는 공기 온도를 편리하게 표시합니다. (Element 온도가 아님)

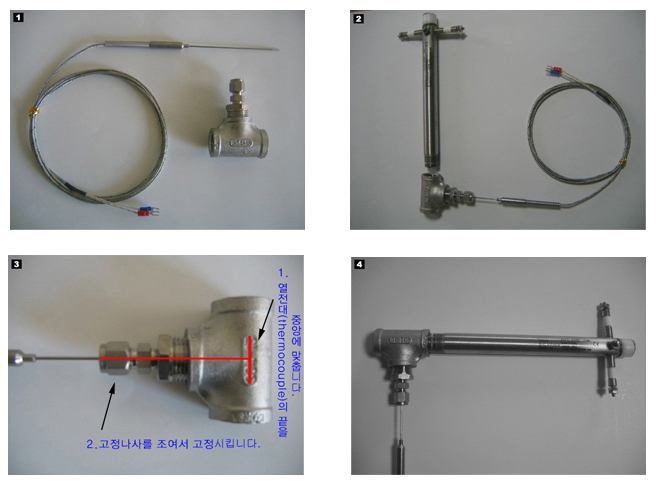

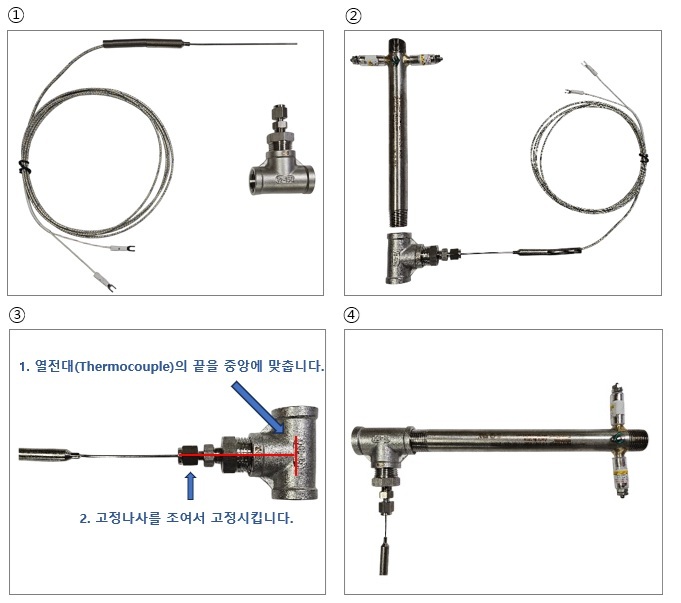

Thermocouple Placement
정확한 온도 판독을 위해 K type 열전대를 히터 출구로부터 1" 이내의 거리에 (와이어의 굵기가 0.8mm이하) 위치시켜야 합니다. K type 열전대는 노출된 접점만을 사용해야 합니다. 그림과 같이 히터의 중앙 부위에 열전대의 끝부분이 위치하도록 설치해야 합니다.
다른 열전대 타입이나 히터 출구로부터의 거리를 변경하면 온도 측정 오류가 발생하여 히터 고장 가능성이 높아집니다.
다른 열전대 타입이나 히터 출구로부터의 거리를 변경하면 온도 측정 오류가 발생하여 히터 고장 가능성이 높아집니다.
Power Controller

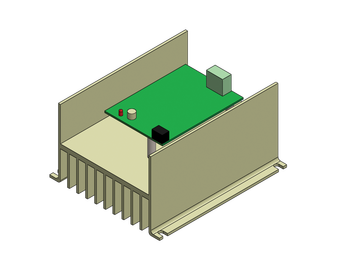

SCR(Silicon Controller Rectifier) Power Controller는 전기 에어 히터에 대한 가장 부드럽게 Power를 조절합니다. SSR(Solid State Relays) 또는 기타 고속 스위칭 사용을 위해선 문의 바랍니다.

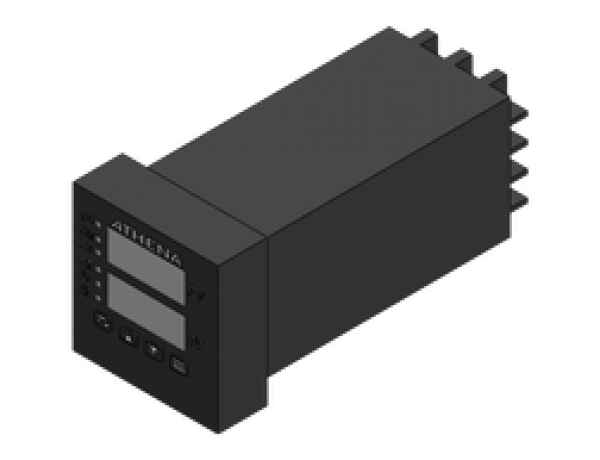

Temperature Controller
K Type 열전대를 사용하는 디지털 온도 Controller만 사용하십시오. 온도 제어 출력은 전력 제어의 입력(즉, 4-20mA 또는 0-10VDC)과 일치해야 합니다. 넓은 비례 대역 설정이 있는 표준 PID형 컨트롤러는 온도 과열을 최소화하는데 가장 적합합니다. PID 척도(매개변수, 파라미터)는 자동 조정될 수 있지만 히터의 최대 온도 사양 이내에서만 조정됩니다. 자동조정 주기동안 히터 온도 상승을 모니터링하고 온도가 사양 이상으로 상승하면 즉시 전원을 끕니다. 열전대는 정확한 온도 판독을 위해 미세 와이어(와이어의 굵기가 0.8mm이하), 노출 접합부, K Type으로 1” 이내에 배치된 열전대를 사용해야 합니다. 다른 열전대 Type이나 히터 출구로부터의 거리 변화로 인해 온도 측정 오류로 열선의 단선이 발생할 수 있습니다.

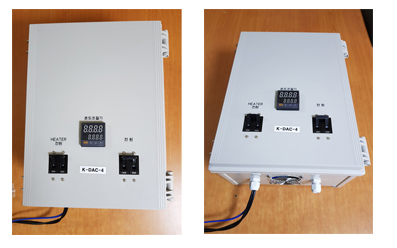

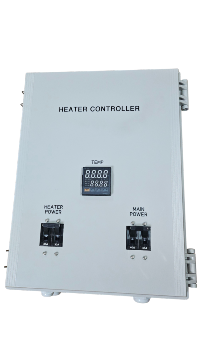

K-DAC-4
에어히터용 컨트롤러 (SSR TYPE Controller)
| 사용전원 | AC 220V 60Hz, 또는 요청에 따라 가능 |
| 사용가능히터 | 4KW (6KW, 8KW도 요청에 따라 가능) |
| 온도범위 | 0 ~880 °C |
| 제어방식 | PID 제어 (C까지 제어가능, 485 통신도 요청시 가능) |
| 출력단자 | 요청에 따라 제작 가능 |
| 센서타입 | K Type CA Sensor |
| 사이즈 | W300 X D400 X H180 mm |
| 중량 | 4.5kg |
* 컴퓨터 통신용 고객의 요청에 따라 주문제작 가능합니다.

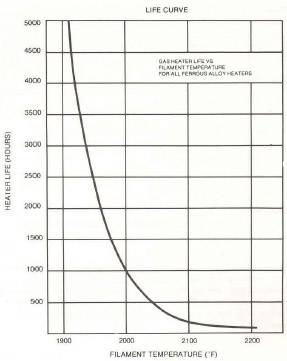

ELEMENT LIFE
