MAX (소유량)
슈퍼에어히터 MAX는 표준타입 SEN 히터보다 소형히터이기 때문에 작은 국소부위의 가열에 매우 유용합니다.
3 L/min, 이내의 소 유량의 가열에 매우 적절하여 SMT에 매우 효율적으로 사용될 수 있습니다.
3 L/min, 이내의 소 유량의 가열에 매우 적절하여 SMT에 매우 효율적으로 사용될 수 있습니다.
용도
- 납땜 시 예비가열 및 본 가열에 유효합니다. (특히 무연납은 예열이 필요)
- 접착제, 잉크, 도료의 건조에 효과적입니다.
- 소형전선의 가공, 권선, 코일의 곡선처리에 효율적입니다.
- 키판 리플로우 후의 소형팁 부품의 브록공정
- 로봇을 이용한 각 공정에 매우 유용합니다. (가볍기 때문임)
특징
- 초소형이며 가볍습니다. (80 x 120mm, 249g)
- 온도조절기를 사용하면 정밀하게 원하는 온도로 가열이 가능합니다.
- 초소량의 에어를 고온으로 가열이 가능합니다.(1.5L/min 600°C 가열가능)
- 극 소면의 열원으로 사용할 수 있습니다.(토출구 내경 10 이하 가능)
- 땜납인두가 아닌 비 접촉 납땜 도구로 사용할 수 있습니다.
- 땜납첨부 로봇의 핸드로서 사용할 수 있습니다.
- 고효율이기 때문에 에너지를 절약할 수 있습니다. (110V, 220V 가능)

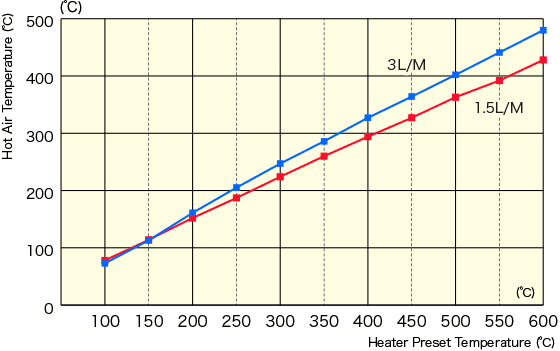

Performance Curve
| Temperature Measurement Conditions | |
| Heater in Use | MAX 110V-180W-A (220V-150W) |
| Location of Temperature Measurement |
Location 5mm from the heater nozzle measured with a type K thermocouple. |
| Air Flow Volume | 3L/min and 1.5L/min |

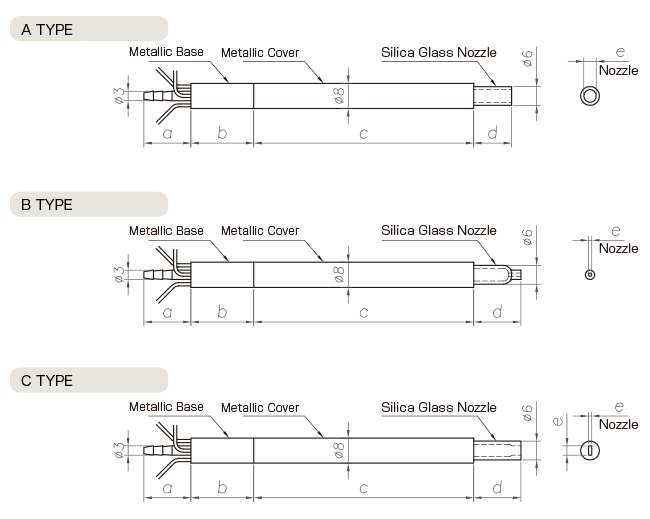

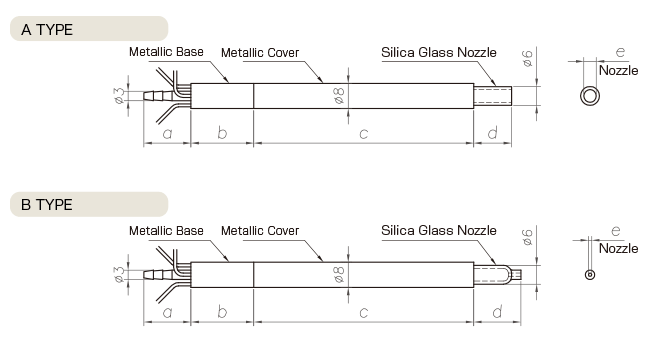

치수도
| Voltage (V) |
Wattage (W) |
Type | Overall Length (mm) |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
e (mm) |
Mass (g) |
| 100 | 180 | A | 117 | 15 | 20 | 70 | 12 | φ4 | 30 |
| B | 120 | 15 | φ1 | ||||||
| C | 120 | 15 | 1 x 3 |

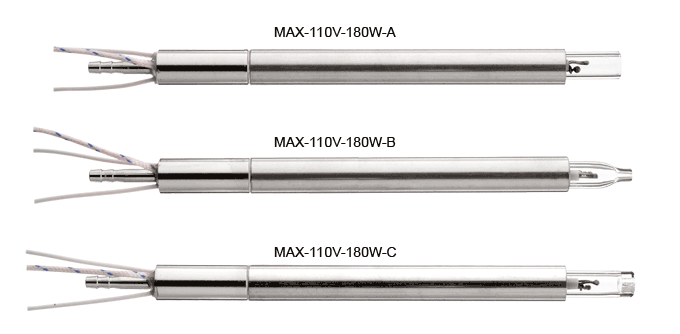

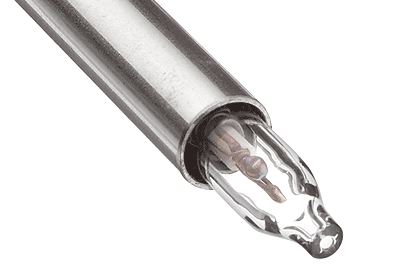

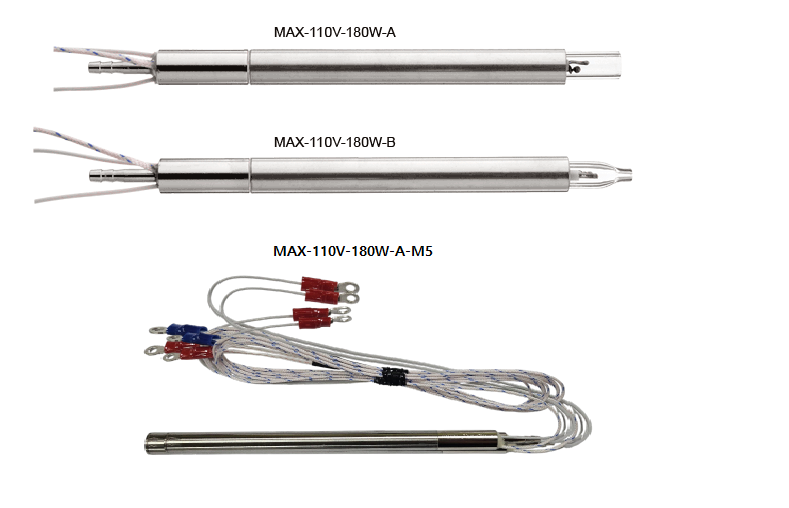

제품사진
