Series Ⅰ,Ⅱ,Ⅲ

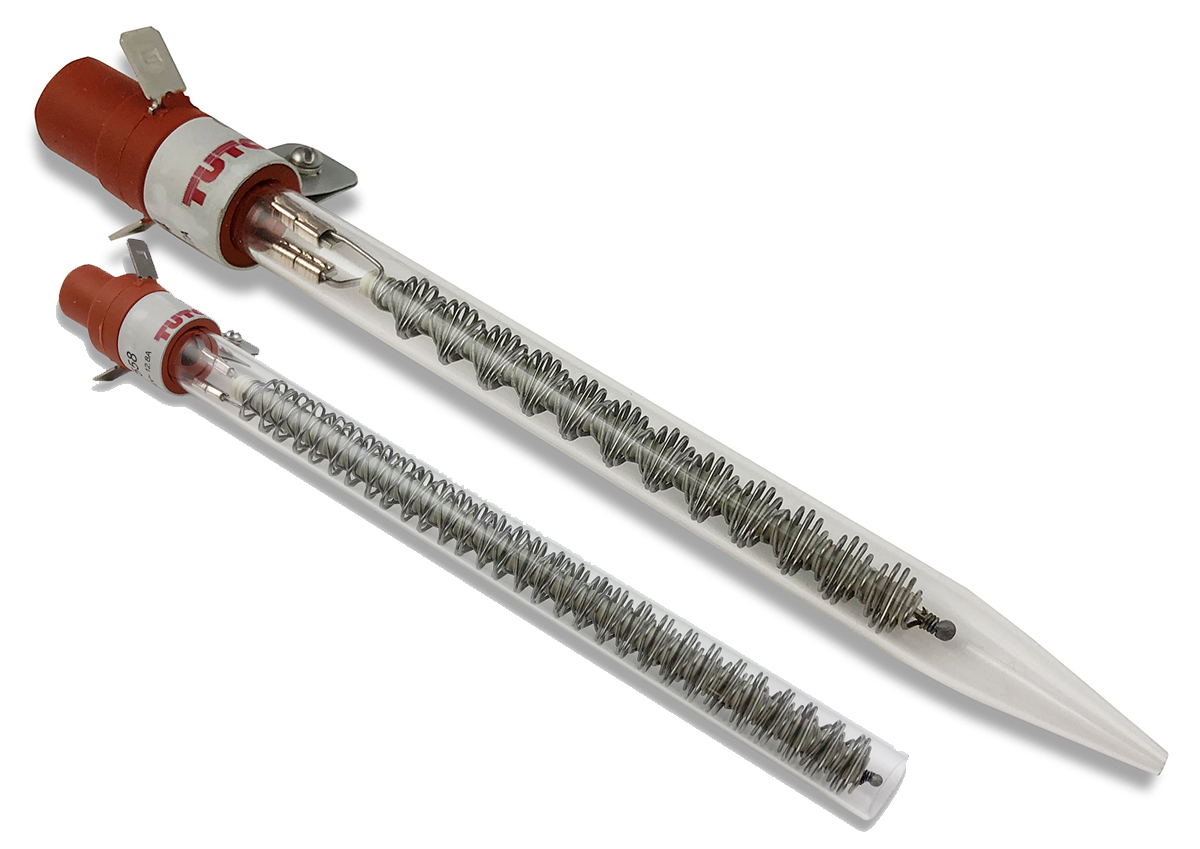

고온용 석영 유리관(스타일 A) 또는 노즐(스타일 B) 스팟 형태로 serpentine 열선을 사용하여 원하는 지점을 히팅하는 Spot 제품입니다.
일반적으로 open-loop (수동) 전원 컨트롤러에 의해 작동됩니다. 공기 입구는 전원 커넥터와 접지가 있는 고온 실리콘 고무 어댑터입니다.
접지 브래킷을 사용하여 기존 또는 새 장비에 쉽게 장착할 수 있습니다. 에어는 일반적으로 압축공기 또는 불활성 가스를 사용합니다.
특징
- 최고 사용온도 871°C까지 가열 가능합니다.
- Housing이 내열 강화유리로 제작되었습니다.

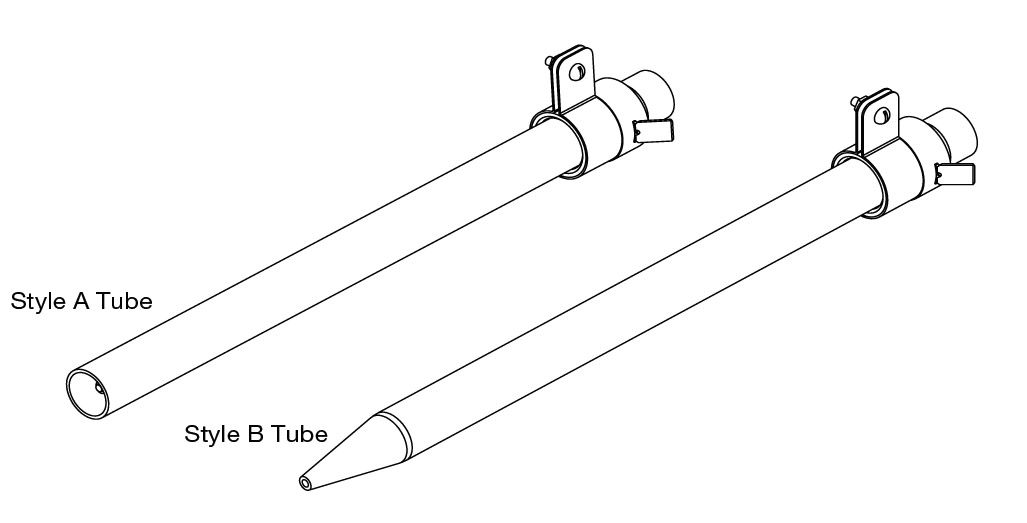

- Exit 부분이 Open-end(A) Type과 Spot(B) Type (2mm)으로 제작됩니다.
- In-let 부분은 Silicon rubber로 제작되어 있습니다.
- In-let 주입 가능 에어의 온도는 49°C 입니다.
- 사용가능 에어압력은 0.5 BAR (7psi) 입니다.
- 871°C로 가열할 때 최소 사용유량은 28 L/min 입니다.
- CE, RoHS 인증 제품입니다.

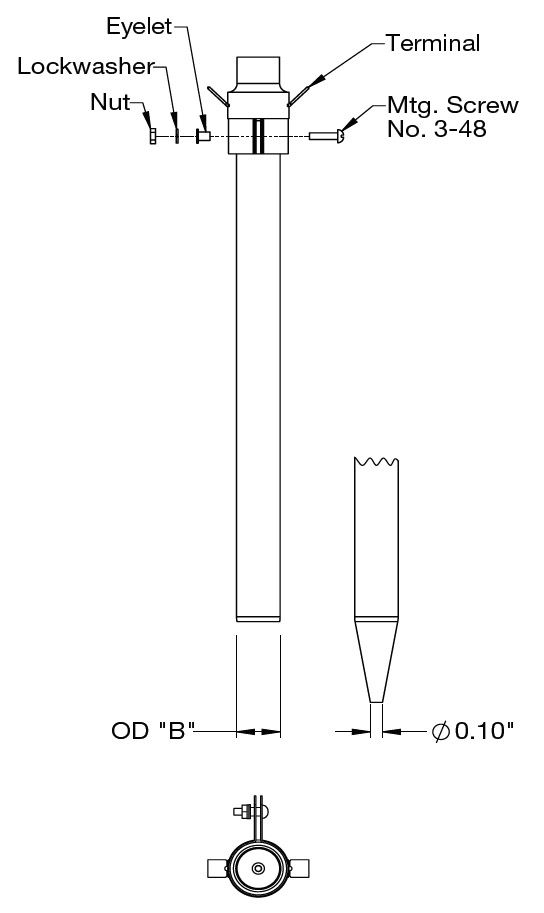

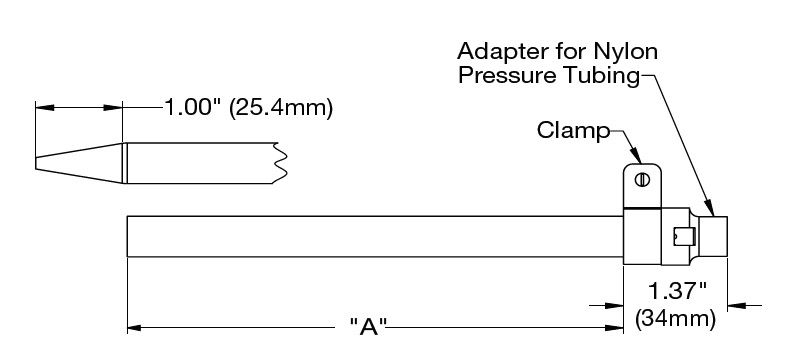

모델 및 제원
Series Ⅰ
| Part Number | Tube Style | Max. watts | Max. Volts | Tube Length "A" | Tube O.D. "B" | Nozzle I.D.(Style B) "C" |
| 010226 | A | 1050 | 180 | 6.89" (175mm) | .41" (10mm) | ㅡ ㅡ |
| 014372 | A | 1000 | 130 | 7.75" (197mm) | .41" (10mm) | ㅡ ㅡ |
| 014682 | B | 680 | 145 | 7.88" (200mm) | .41" (10mm) | .07" (2mm) |
| 014683 | B | 650 | 105 | 8.75" (222mm) | .41" (10mm) | .07" (2mm) |
Series Ⅱ
| Part Number | Tube Style | Max. watts | Max. Volts | Tube Length "A" | Tube O.D. "B" | Nozzle I.D.(Style B) "C" |
| 016501 | A | 1125 | 130 | 3.88" (98mm) | .41" (10mm) | ㅡ ㅡ |
| 016503 | A | 850 | 80 | 3.88" (98mm) | .41" (10mm) | ㅡ ㅡ |
| 016502 | B | 600 | 95 | 4.88" (124mm) | .41" (10mm) | .07" (2mm) |
| 016504 | B | 650 | 70 | 4.88" (124mm) | .41" (10mm) | .07" (2mm) |
Series Ⅲ
| Part Number | Tube Style | Max. watts | Max. Volts | Tube Length "A" | Tube O.D. "B" | Nozzle I.D.(Style B) "C" |
| 017558 | A | 2050 | 160 | 6.88" (175mm) | .59" (15mm) | ㅡ ㅡ |
| 017575 | B | 1450 | 135 | 7.88" (200mm) | .59" (15mm) | .12" (3mm) |

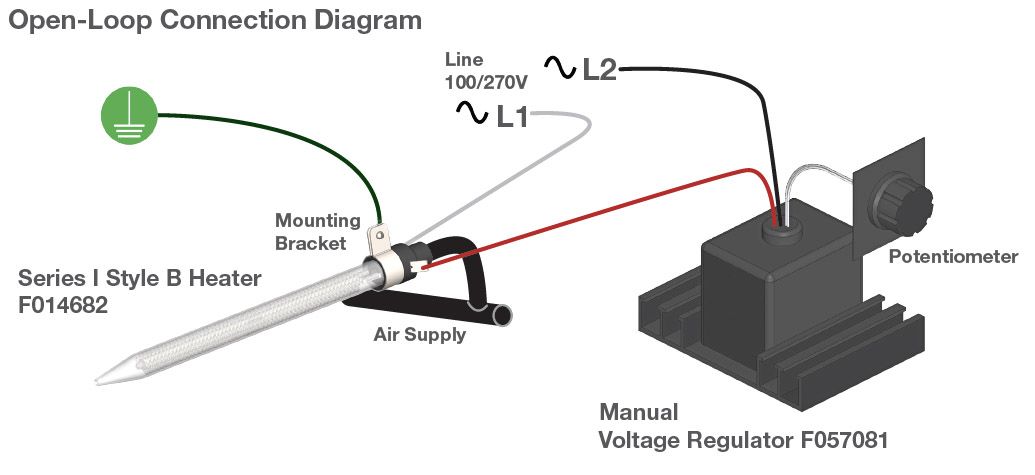

다이어그램

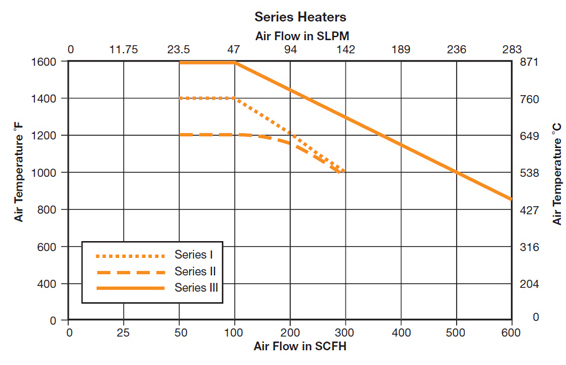

Performance Curve
