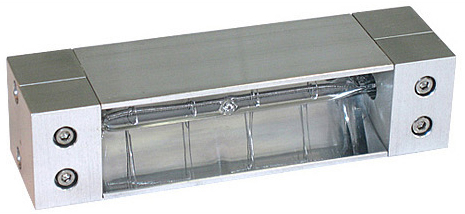

NIL M
초소형, 선 집광형 할로겐 램프히터 NIL-M히터는 집광 폭이 2.5mm 로 작은 폭을 가열하는 히터입니다. 히터 폭은 30mm의 소형이지만 최고온도 1000°C까지 단시간에 도달하는 고효율의 히터입니다.
가열길이는 표준품의 경우 84mm이며 고객의 요청에 따라 최고 280mm까지 주문제작이 가능합니다.
가열길이는 표준품의 경우 84mm이며 고객의 요청에 따라 최고 280mm까지 주문제작이 가능합니다.
특징
- 간단한 방법으로 모든 영역에 목적에 따라 사용할 수 있습니다.
- 부피가 작기 때문에 좁은 공간에서도 유용합니다.
- 2.5mm 의 좁은 폭을 길이에 따라 가열할 수 있습니다.
(84mm, 150mm, 300mm, 500mm 그리고 고객의 요청에 따른 사양) - 용이한 온도조절, 유리를 투과하여 가열하고자 할 때 효율적입니다.
용도
- Solar Cell 의 Soldering 에 매우 적합
- 각종 필름의 제조공정
- 곡선 가공의 예열공정
- 진공 고순도 가스분위기 내에서의 가열
- 컨베이어 라인에서의 가열 (수평으로 일정한 온도로 가열)
- 수지 시트 재단시의 보조 가열용.
Solar Cell Soldering
- Solar Cell 의 Bus terminal 제조공정에 사용할 수 있습니다.
- Pb Free, Pb in 의 리본을 사용하여 Soldering 시 용도에 따라 사용합니다.
- 각종 비 접촉 납땜 시 사용가능.
- 납땜 전 예열에도 사용 가능.
필름의 가열(건조 박리 이전의 가열)
- 필름, 수지 등의 제조공정에 유용합니다.
- 각 건조 장비에 사용할 수 있습니다.
- 다층 필름의 절단시 박리예방용으로 사용 가능합니다.

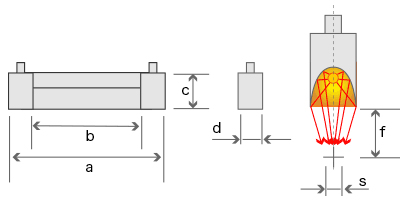

치수도

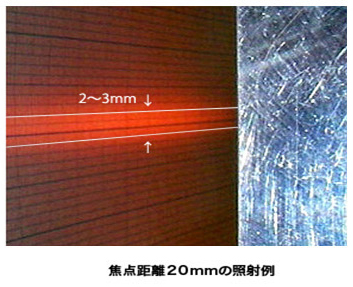

조사예
제품사양
| 형식 | 집광폭 S(mm) | 초점거리 f(mm) | 유리커브 | 유리면 | 램프용량 | 외형치수 | |||
| a(mm) | b(mm) | c(mm) | d(mm) | ||||||
| NIL-M 표준사양 |
2~3 | 20 | 타원 | 알루미늄 | 500 | 122 | 84 | 34 | 30 |
| NIL-M 특주사양 |
2~3 | 20 | 타원 | 알루미늄 또는 금 |
500~2400 | 278 | 238 | 34 | 30 |
주의사항
- 램프 하우스는 고온이 되기 때문에 취급에 충분히 주의를 해야 합니다.
- 가열부가 고온이오니 가연물은 가까이 두지 마십시오.
- 반드시 속단 브레이커를 전원 측에 넣어주세요.(당사 BC 전원의 사용을 추천합니다.)
- 할로겐 램프의 반사광은 눈부시기 때문에 선글라스나 색이 있는 패널등을 사용하고 바로 직접 보는 것을 삼가하십시오.
- 과 전압시 수명을 단축시킵니다.ˇ(10% 이상은 불가함)
- 적절한 컨트롤러를 사용하십시오.ˇ(당사 추천 BC-Controller)
