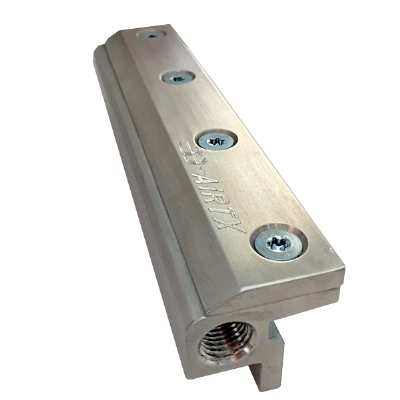

Aluminum Air Knife
가장 보편적으로 사용되는 모델입니다.
- 강력한 효과로 공정에 적용하기에 적합한 가격대입니다.
- 25:1의 비율로 에어를 증폭시킵니다.
- 양 사이드에서 에어가 공급됩니다.
- 실제 길이는 유효 길이보다 1인치가 깁니다.
(양 사이드 0.5인치씩 에어가 나오지 않습니다.) - 공정에 적합한 사이즈를 선택할 수 있습니다.

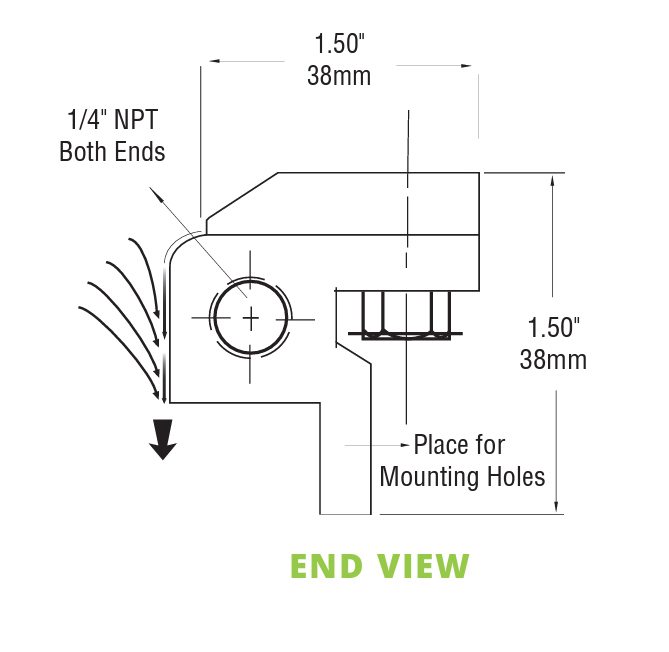

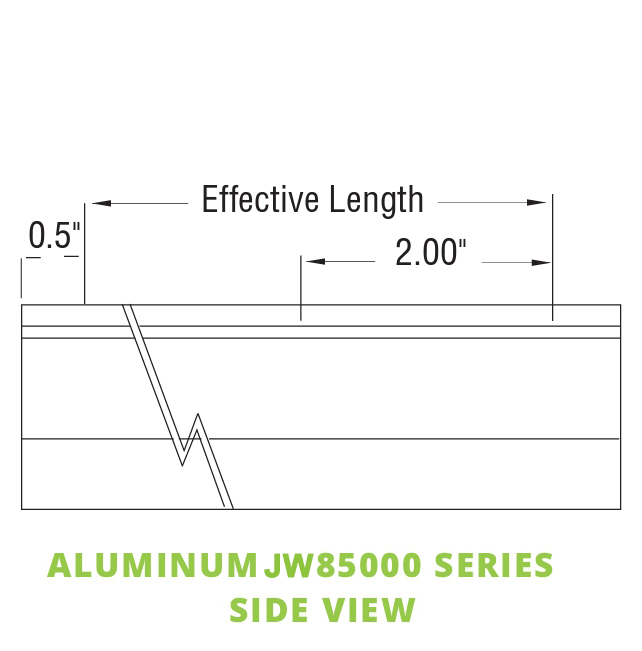

Dimension & Drawing
제품사양
JW8500 Series Aluminum Industrial Air Knife
| Models | Eff. Length | mm | Amp Ratio | Input @ 80 psi | Output @ 80 psi |
| JW8503 | 3" | 76 | 25:1 | 12 cfm | 300 cfm |
| JW8506 | 6" | 152 | 25:1 | 24 cfm | 600 cfm |
| JW8510 | 10" | 252 | 25:1 | 40 cfm | 1000 cfm |
| JW8512 | 12" | 305 | 25:1 | 48 cfm | 1200 cfm |
| JW8518 | 18" | 457 | 25:1 | 72 cfm | 1800 cfm |
| JW8524 | 24" | 610 | 25:1 | 96 cfm | 2400 cfm |
| JW8530 | 30" | 762 | 25:1 | 120 cfm | 3000 cfm |
| JW8536 | 36" | 914 | 25:1 | 144 cfm | 3600 cfm |
Air Consumption -Air Usage/Inch with .003" Shim
| Air Pressure | 20 psi | 40 psi | 60 psi | 80 psi | 100 psi |
| CFM | 2.2 | 3.0 | 3.5 | 4.3 | 5.4 |
| LPM | 62 | 85 | 99 | 122 | 153 |
