정밀하고 내구성이 뛰어난 고온/고압용 맞춤형 특수 히터 솔루션

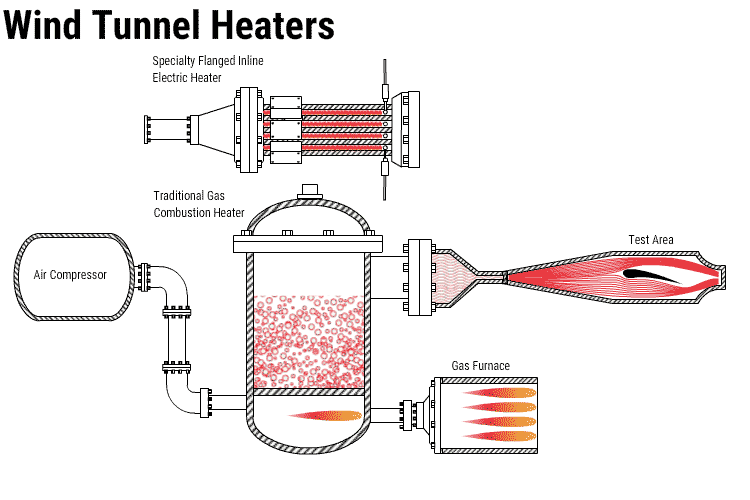

배기가스 감소와 재생 에너지 형태의 효율적인 엔진의 수요가 증가함에 따라 고온/고압 가스 스트림을 사용한 테스트 및 연구의 필요성이 높아지고 있습니다.
Tutco SureHeat 특수 flanged 인라인 히터는 매우 까다로운 고온/고압/저유량 분야에서 안전하고 정밀하며 내구성 있는 효능을 발휘합니다. SFI 히터는 사양에 맞게 제조되는 맞춤형 전기 가열에 최적의 해법입니다.

SFI는 공기 및 불활성 가스 응용분야를 위해 특별히 설계되었기 때문에 기존의 외피(튜브 또는 침지형) 스타일 히터보다 우수한 성능을 발휘합니다.

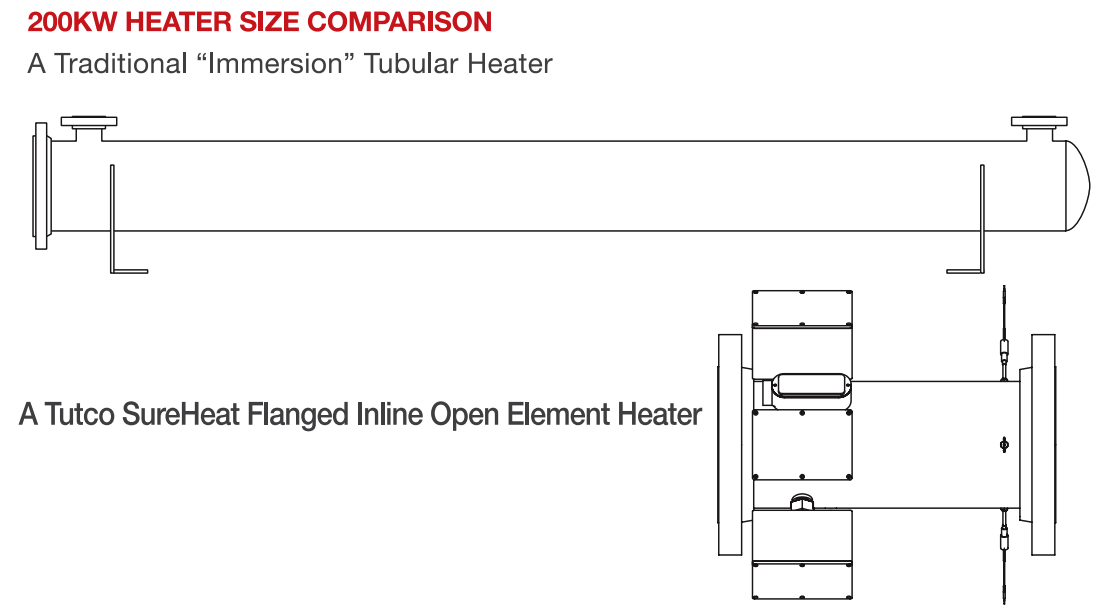

당사 고유의 SERPENTINE ELEMENT는 매우 높은 전력 밀도와 컴팩트한 전체 설계를 가능하게 되었습니다. SFI히터는 동등한 튜브형이나 침지형 설계보다 8~12배 더 작을 수 있습니다.
이 장점을 통해 가열 및 냉각시간이 단축될 뿐 아니라 작고 가볍고 저렴하기 때문에 설치가 용이합니다. 표준연구나 공장 생산라인, 그리고 제품이나 시스템 구성의 핵심적인 장소에 구분없이 당사의 SFI는 작업에 가장 적합한 해법이라 할 수 있습니다.

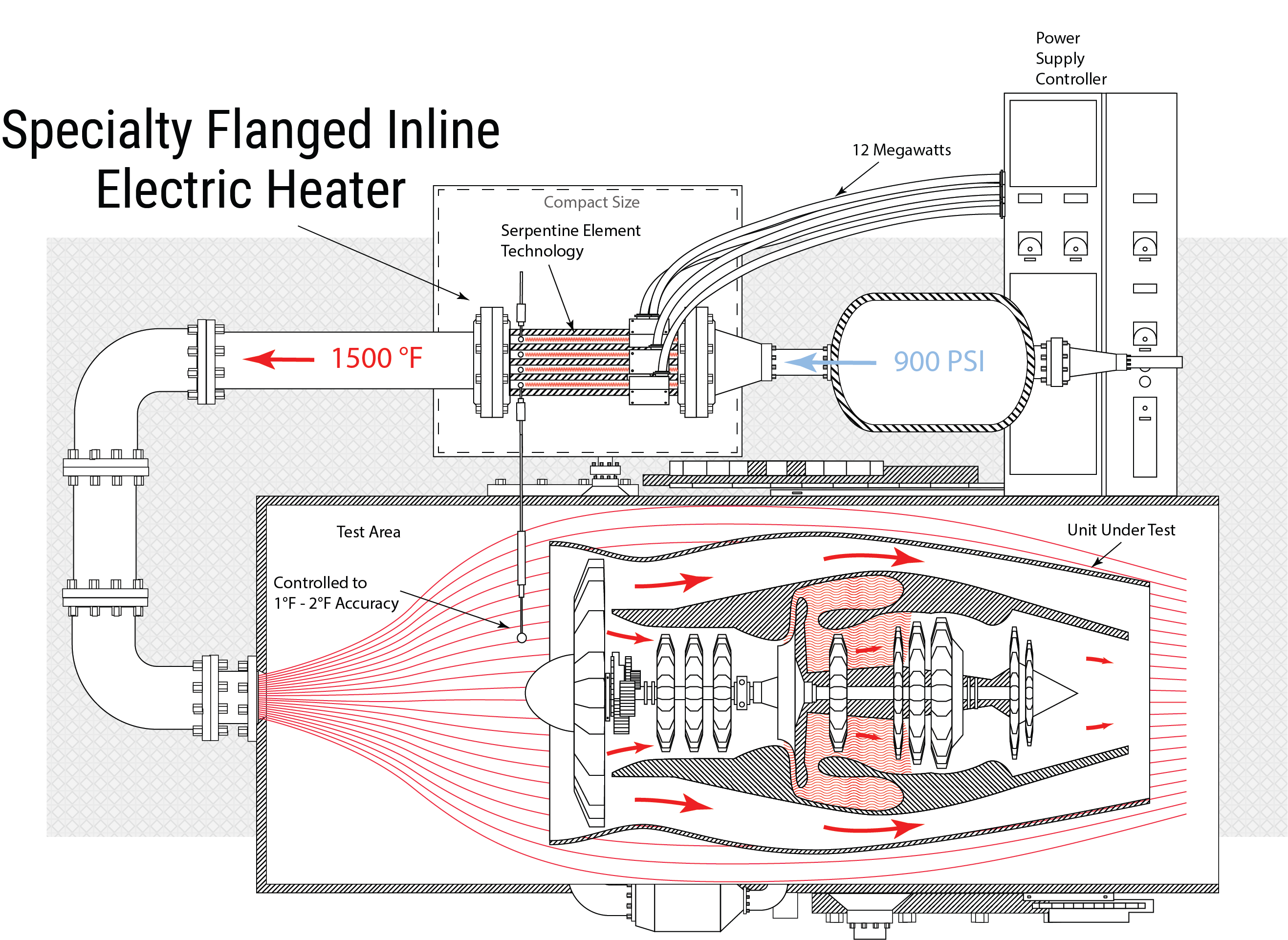

전기공정 인라인 에어히터는 고압의 에어 또는 불활성가스를 954’C 이상으로 가열하기 위한 ANSI 표준 파이프 및 플랜지가 있습니다. 특허를 획득한 SERPENTINE Element를 사용하면 1분 이내에 목표온도에 도달하여 너무나 느린 기존 히터와 확실히 구분됩니다.

SFI 에어히터는 내부에 설치한 K type 열전대를 사용하여, 열선의 온도뿐 아니라 입구, 출구 등 다양한 지점의 온도를 측정할 수 있습니다. 이것은 SureHeat 의 과열보호 작용(OTP)의 일부입니다. 외부 컨트롤과 연계하여 OTP는 에어의 흐름이 줄어들 경우에 열선의 고장을 조기에 막아줍니다. 또한 온도가 높게 설정된 경우 사용자들의 오류들을 막아 줄 수도 있습니다.
OTP를 사용하면 히터가 과열되지 않고 오랫동안 계속 작동할 수 있습니다.

우리는 탁월하면서 문제가 없이 효능을 발휘하는 맞춤형 히터를 생산하는 것이 매우 중요하다는 것을 알고 있습니다. 우리 엔지니어들은 제품의 모든 측면에 대한 실무 전문 지식을 갖추고 있습니다.

SFI 시스템은 개방형 전기 히터와 제어판넬로 구성되어 정확한 온도제어와 안전한 작동을 보장합니다.

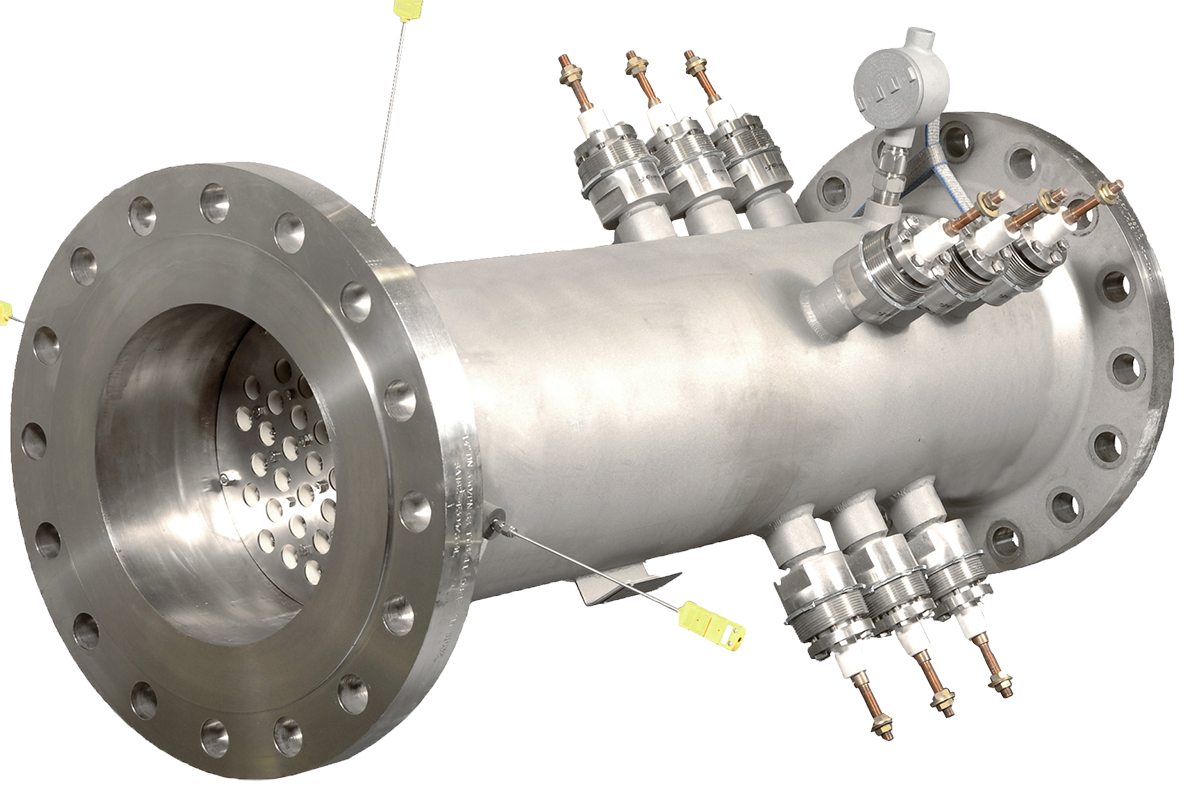

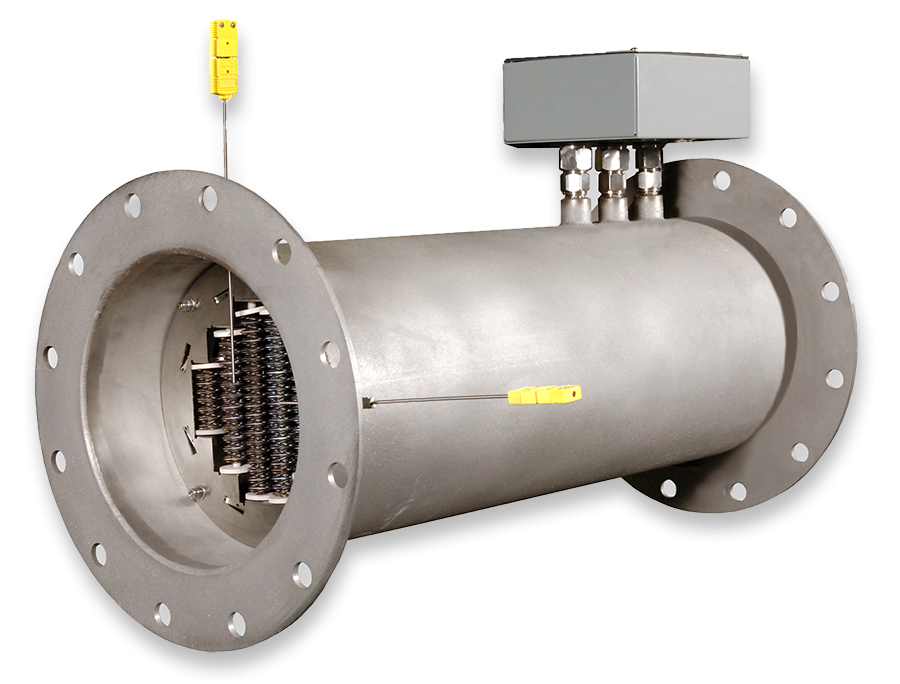

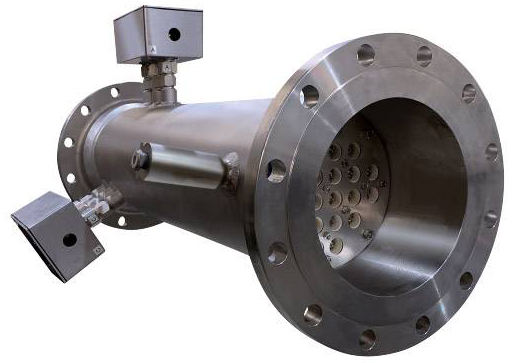

SFI Heater는 금속 Housing과 Housing 내부에 설치된 발열체 어셈블리로 구성됩니다. 금속Housing은 전원공급 Feed-thru 및 제어 도구와 연결하는 피팅, 그리고 고객의 배관에 연결하는 플랜지 형태의 원형 파이프입니다. 기술적으로 필요한 고유한 온도, 압력, 유량에 따라 요구사항을 충족하도록 설계되었습니다. 직경은 낮은 압력강하를 유지하면서 발열체가 열 전달하여 효능을 충족시킬 수 있는지에 따라 결정됩니다. 벽 두께, 플랜지 사양 및 구성 재질은 모두 압력 용기에 대한 ASME 설계원칙에 맞게 정해집니다.

Tutco는 SERPENTINE Element가 히터에서 안전하게 작동할 수 있도록 설계된 맞춤형 제어 캐비넷을 제공합니다. 다른 controller는 Serpentine Element를 제어하는데 제대로 작동하지 않을 수 있고 Tutco SureHeat는 이에 따른 워랜티는 보장하지 않습니다. 제어 캐비닛에는 위상 각 발사 식 SCR전원 컨트롤러, PID 제어 디지털 온도 컨트롤러, 그리고 4개의 입력 OTP 제한 회로가 장착됩니다.

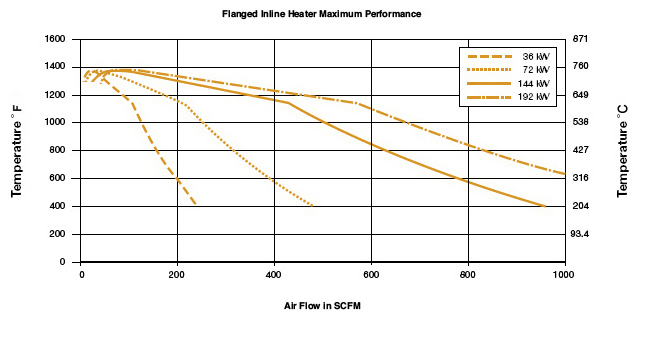

고압 모델은 고압 에어가 50PSI (3.5Bar) 이상으로 공급될 때 사용하도록 설계되었으며, 공기 흐름에 맞게 디자인된 열선으로 구성됩니다. SFI-HP 모델은 맞춤형 설계에서 에어/가스 온도를 954°C 이상으로 가열할 수 있습니다.

저압모델은 Blower 송풍기(50psi, 3.5Bar 이하) 와 같은 저압에어와 함께 사용하도록 설계되었으며 저항이 적은 저 저항 열선으로 구성됩니다. SFI-LP 모델은 800°C까지 에어/가스를 가열할 수 있습니다.
