Vortex Tube
JW Vortex Tube(에어냉각기)의 특징
JW Vortex tube는 공장에서 부분 공정의 냉각이 필요한 경우 쉽게 사용할 수 있는 매우 효과적인 방법입니다. 전기나 다른 동력장치 없이 압축공기를 고속 회전시켜 차가운 공기와 뜨거운 공기로 구분해 낼 수 있으며, 이 과정에서 발생하는 열교환이 발생하는 원리를 이용하여 산업현장에서 효율적으로 냉각효과를 얻을 수 있는 장치입니다. 1930년대 초에 프랑스 과학자 Georges Ranque에 의해 발명된 이론을 생산공정에 사용하기 시작하여 현재는 폭 넓게 사용되고 있는 획기적인 제품입니다.
JW Vortex Tube의 종류
작동원리

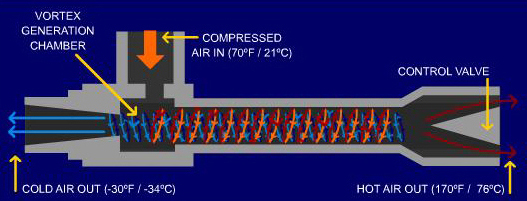

Vortex tube는 강력한 압축공기가 Generation Chamber를 통과하면서 100만 RPM이상으로 고속회전을 하게 되고 이때에 회오리(Vortex) 바람을 일으키게 됩니다.
회오리바람으로 열이 발생하게 되는데 이 바람이 장축을 따라 진행하게 되고 끝부분에서 유턴을 하여(일부는 열풍으로 빠져나감. 7:3 정도의 비율일 때 효율이 가장 좋음) 내부로 단축 쪽으로 역회전하여 회오리 바람은 계속 진행하게 됩니다. 내부의 공기의 흐름은 저속이 되고 외측의 흐름쪽으로 에너지를 빼앗기게 되어 열교환이 발생하게 됩니다.
냉각된 공기는 Generation Chamber의 중앙 부위를 통과하면서 반대편으로 나가게 되는데 출구에서 극도로 차가워집니다.
Vortex tube Generator는 압축공기의 압력에 따라 차이가 있는데 인입 공기 대비 -40’C까지 냉각된 에어를 배출합니다. Hot air 토출구에 위치해 있는 컨트롤밸브는 Cold air와 Hot air의 비율을 조절해줍니다. 사용목적에 따라 냉각목적, 또는 가열 목적으로 사용이 가능합니다.
회오리바람으로 열이 발생하게 되는데 이 바람이 장축을 따라 진행하게 되고 끝부분에서 유턴을 하여(일부는 열풍으로 빠져나감. 7:3 정도의 비율일 때 효율이 가장 좋음) 내부로 단축 쪽으로 역회전하여 회오리 바람은 계속 진행하게 됩니다. 내부의 공기의 흐름은 저속이 되고 외측의 흐름쪽으로 에너지를 빼앗기게 되어 열교환이 발생하게 됩니다.
냉각된 공기는 Generation Chamber의 중앙 부위를 통과하면서 반대편으로 나가게 되는데 출구에서 극도로 차가워집니다.
Vortex tube Generator는 압축공기의 압력에 따라 차이가 있는데 인입 공기 대비 -40’C까지 냉각된 에어를 배출합니다. Hot air 토출구에 위치해 있는 컨트롤밸브는 Cold air와 Hot air의 비율을 조절해줍니다. 사용목적에 따라 냉각목적, 또는 가열 목적으로 사용이 가능합니다.
제품사양
| Model | Inlet Pressure | Air Consumption | Capacity | |||
| psi | BAR | SCFM | SLPM | BTU/H | Kcal/H | |
| JW408-08 | 100 | 7 | 8 | 220 | 400 | 100 |
| JW408-10 | 100 | 7 | 10 | 280 | 600 | 150 |
| JW408-15 | 100 | 7 | 15 | 420 | 900 | 230 |
| JW408-25 | 100 | 7 | 25 | 700 | 1800 | 380 |
| JW408-35 | 100 | 7 | 35 | 990 | 2800 | 630 |
| JW328-100 | 100 | 7 | 100 | 2830 | 6000 | 1512 |
JW Vortex Tube의 장점
- 작고 가벼워 각종 설비에 장착이 용이합니다. - 자동화설비에도 적용가능
- 설치가 간편하여 에어만 연결하면 즉각적으로 냉각이 가능합니다
- 전기나 가스가 필요 없고 친환경적이고 에너지절약형 제품입니다
- 부품교체나 유지보수가 필요 없습니다.
- 내구성이 우수하여 거의 반영구적으로 사용이 가능합니다.
JW Vortex Tube의 용도
METAL FABRICATING - TAPPING
PLASTIC - SLITTING

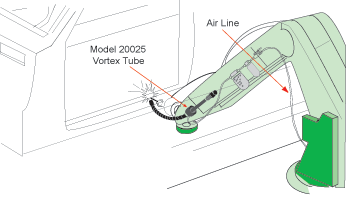

TRANSPORTATION SPOT-WELDING
METALWORKING - SINGLE POINT THREADING
Accessory

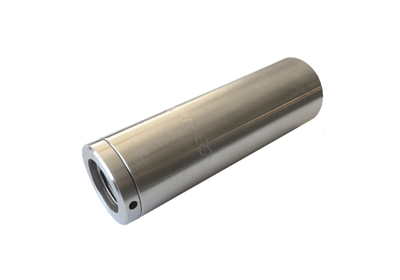

COLD END MUFFLER
HOT END MUFFLER

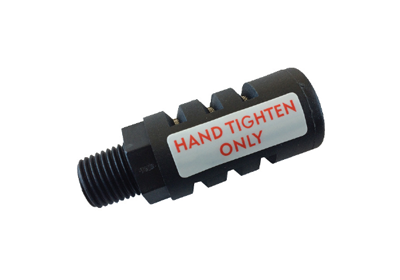

소음기: 압축공기를 사용하여 효과를 거두는 제품으로 소음이 자연적으로 발생합니다. 소음을 줄이기 위하여 Cold End와 Hot End에 소음기를 장착하여 사용할 수 있습니다. 소음기를 장착하지 않을 경우 85 decibel 정도가 되는데 소음기를 사용하면 대략 절반정도로 낮아집니다.
